- Com o botão direito, clique em PJ2 e selecione Atribuir a uma peça do Electrical existente.

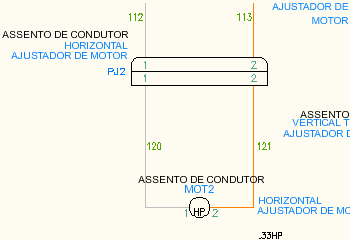

Com relação ao desenho do AutoCAD Electrical, PJ2 é o designador de referência especificado para o conector do MOT2, o motor para ajuste horizontal.

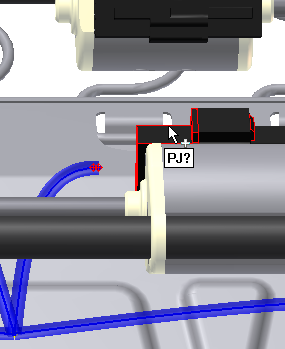

- Pare o cursor sobre o 900575:2 na janela de desenho e veja a dica de ferramentas.
É possível selecioná-lo no navegador. Porém, ao utilizar a janela de desenho, o Inventor exibe uma dica de ferramentas. Ela mostra o RefDes para esse componente. A interrogação (?) indica que o designador de referência ainda não está atribuído.
- Selecione o conector.
- Na caixa de diálogo Selecionar peça do Electrical, clique em OK.
- O RefDes, como especificado no AutoCAD Electrical, é atribuído ao conector do Inventor e o problema associado com o PJ2 é removido. Como o filtro da caixa de diálogo está configurado para mostrar apenas os elementos com problemas, o PJ2 não aparece na lista.
