Curva de contorno de simetria e padrão

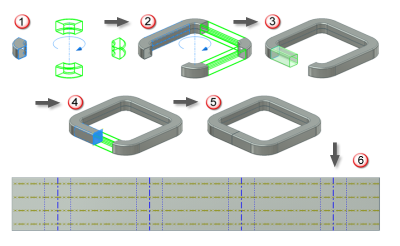

As operações de curva de contorno podem ser usadas em operações posteriores de simetria ou padrão. Na ilustração anterior:

1. É criado um padrão de uma operação de curva de contorno em um padrão radial com quatro ocorrências ao todo.
2. É adicionado um segmento reto de flange de contorno ao modelo e é criado um padrão radial com três ocorrências ao todo.
3. É adicionado um segmento reto e curto de flange de contorno. Este segmento não atinge o plano médio que passa pelo eixo do padrão radial.
4. É criada uma simetria do segmento curto de flange de contorno que é unida à face detalhada exposta da ocorrência final do elemento do padrão da curva de contorno original.
5. A operação de simetria deixa um espaço entre os dois segmentos de flange de contorno curtos, o que permite:
6. Desdobrar por completo o modelo inteiro. A planificação exibe tanto a linha de centro da dobra como de curva.
