Nesta seção, é possível colocar a montagem do deslizador. Um deslizador ajuda a liberar a peça de plástico extraindo o macho lateral do molde.
- Na faixa de opções, clique na guia Montagem de Molde > painel Montagem de Molde > Deslizador
. - Oriente o modelo tal como é mostrado na imagem a seguir. As inserções e os pontos centrais criados para o macho lateral estão na parte frontal da vista.
- Na caixa de diálogo deslizador, reveja a imagem de visualização para entender as referências necessárias.
- Selecione a superfície identificada com o número 1 na imagem a seguir como a referência de Direção de Extração.
- Modifique o deslocamento da direção de extração para -93 mm.
- Selecione a superfície identificada com o número 2 na imagem a seguir como a referência do Plano Base.
- Na caixa de diálogo da deslizador, clique em Inverter Lado
para inverter a orientação do plano base.
- Selecione o ponto central da aresta destacada na imagem a seguir como a referência do Ponto Base. Ao mover o ponteiro do mouse para próximo do centro da aresta, ocorrerá o ajuste automático para esse ponto, e um ponto amarelo aparecerá na visualização.
- Selecione a superfície inferior da placa superior como referência do Plano de Pino, como é mostrado na imagem a seguir.
- Na caixa de diálogo Deslizador, clique em visualização
. - Gire o modelo para ver a parte inferior da montagem do deslizador.
- Na caixa de diálogo Deslizador, clique em Macho Lateral

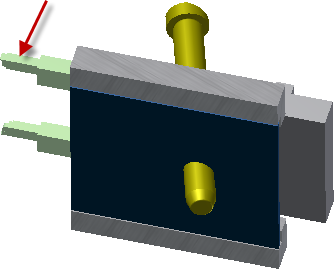

. Selecione um dos dois machos laterais (operações de inserção ou de ponto central) como a referência do Macho Lateral, como é mostrado na imagem simplificada a seguir. Somente é necessário selecionar uma das inserções, já que ambas estão à mesma distância do deslizador.
- Na caixa de diálogo Deslizador, clique em Atualizar Percurso
. - Na parte superior da caixa de diálogo Deslizador, clique em Personalizar para modificar os parâmetros de montagem do deslizador.
- Na lista de componentes, selecione Pino em Ângulo.
- À direita do componente selecionado, clique em Propriedades de Seleção
. - Modifique o parâmetro AP_1 para 85 mm.
- Clique em OK na caixa de diálogo Pino em Ângulo.
- Modifique os outros componentes conforme é mostrado na tabela a seguir.
Componente Parâmetro Valor Deslizador SL_b1 50 mm Deslizador SL_b2 59 mm Faixa Guia (#1) SL_b1 50 mm Faixa Guia (#1) GS_esl 10 mm Faixa Guia (#2) SL_b1 50 mm Faixa Guia (#2) GS_esl 10 mm Cunha de gaveta de bloqueio LH_A 48 mm - Na caixa de diálogo Deslizador, clique em OK.
- Clique em OK na caixa de diálogo Nomeação de Arquivo para aceitar os padrões e colocar o deslizador.
- Na barra de ferramentas de Acesso Rápido, clique em Salvar para salvar a montagem.
