Agora é possível analisar os arquivos que compõem o modelo de iCopy e criar um modelo de iCopy. A peça de layout do modelo é a peça base para a montagem de esqueleto que é o modelo de iCopy. A peça de layout do modelo contém a geometria que é derivada dos componentes de esqueleto.
- Abra Skeleton-frame.ipt.
- Este arquivo contém vários esboços, geometria de trabalho e operações de superfície.

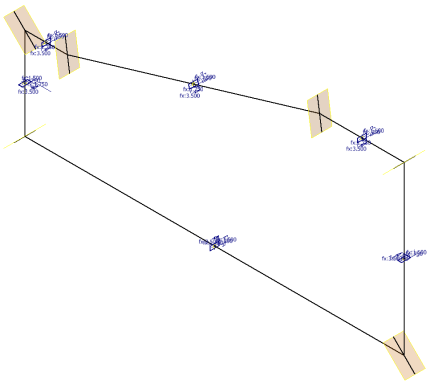

- O Esboço1 contém a geometria de layout para o modelo de esqueleto.
- O Esboço2 através de Esboço7 contém os perfis utilizados para criar os membros de estrutura.
- Os planos de trabalho são utilizados para posicionar os esboços.
- O Esboço8 é utilizado para criar ExtrusãoSrf13 através de ExtrusãoSrf18.
- ExtrusãoSrf13 através de ExtrusãoSrf18 são utilizados para concluir as extrusões para as estruturas.
- Clique com o botão direito em Esboço1 e selecione Adaptativo.
- Salve e encerre o arquivo.
