Parte 2: Criar peças a partir de arquivos DWG.
- Categoria
-
Intercâmbio de dados
- Duração
-
15 minutos
- Arquivo tutorial utilizado
-
eBox2.dwg
Nota: Clique em Tutorial de Instruções de Instalação de Arquivos emhttp://www.autodesk.com/inventor-tutorial-data-sets para ler o tutorial. A seguir, efetue o download do tutorial dos conjuntos de dados e os Arquivos de Tutorial Instruções de Instalação e instalar os conjuntos de dados como indicado.
Importa camadas diferentes do mesmo arquivo DWG. Cria uma cobertura para um painel elétrico a partir da geometria DWG.
Este tutorial considera os conhecimentos adquiridos na parte 1.

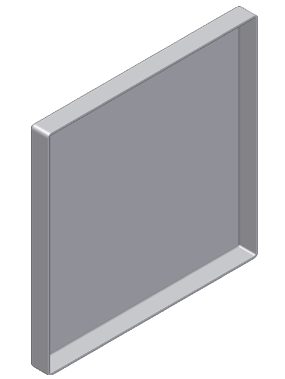

A cobertura consiste de uma base em extrusão, um arredondamento e uma casca. Você utilizará a geometria e as dimensões existentes do arquivo DWG para criar as operações da peça no Autodesk Inventor.
Requisitos prévios
- Completar a parte 1 (Dados DWG 1) deste conjunto de tutoriais.
- Saber ativar o projeto e percorrer o espaço do modelo com as várias ferramentas de visualização.
- Para obter mais informações, veja o tópico "Iniciando" da Ajuda.
Dicas de navegação:
- Utilize os botões Avançar ou Voltar na parte inferior esquerda para avançar para a próxima página ou voltar para a anterior.
