Executar um estudo de frequência estrutural (análise modal) para localizar as formas de modo e frequências de vibração naturais.
- Categoria
-
Simulação
- Duração
-
15 minutos
- Arquivo tutorial utilizado
-
analyze_frame_tutorial.iam
Nota: Clique em Tutorial de Instruções de Instalação de Arquivos emhttp://www.autodesk.com/inventor-tutorial-data-sets para ler o tutorial. A seguir, efetue o download do tutorial dos conjuntos de dados e os Arquivos de Tutorial Instruções de Instalação e instalar os conjuntos de dados como indicado.

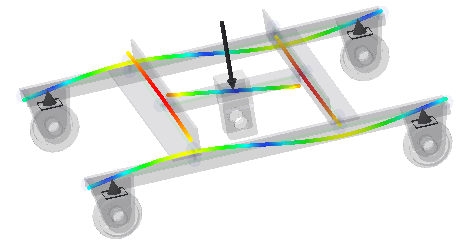

O tutorial utiliza uma montagem de Inventor com estruturas e demonstra o processo de criação, solução e visualização dos resultados. Utilizamos plotagens 3D para ilustrar as diversas formas de modos e os valores de frequência correspondentes.
Objetivos
- Criar uma simulação modal.
- Alterar propriedades de simulação.
- Excluir componentes da simulação.
- Executar uma simulação.
- Visualize os resultados.
- Criar uma animação de resultados.
Requisitos prévios
- Completar o tutorial Análise de estrutura.
- Consulte os tópicos da Ajuda para obter mais informações.
