Exportar para FEA

A seguir, exportaremos as cargas de movimento e executaremos uma simulação de tensão em um componente. Use o seguinte processo para todos os componentes que desejar analisar no ambiente de análise de tensão.

Seleção do componente

    Use o seguinte processo para cada componente que desejar analisar em FEA:

  1. Execute a simulação.
  2. Abra o Gráfico de saída.
  3. Na barra de ferramentas do Gráfico de saída, selecione Exportar à FEA.
  4. No navegador da simulação, selecione Seguidor:1 e clique em OK. A caixa de diálogo que permite selecionar entradas de rolamentos de carga será exibida.

Selecionar faces

    Há três entradas de uniões necessárias para satisfazer as exigências de movimento e exportar o componente Seguidor.

  1. Na janela de desenho, selecione o eixo longo do componente Seguidor para satisfazer a exigência de entrada da junta prismática.
  2. Na caixa de diálogo, clique Revolução 5.
  3. Selecione o eixo pequeno que é usado com o componente Roletes Seguidores.
  4. Na caixa de diálogo, clique na Junta de molas.
  5. Na janela de desenho, clique na face em que a mola entra em contato com o seguidor e clique em OK.

    A seguir especifique os intervalos de tempo a serem analisados:

  1. Clique o comando Deselecionar tudo da barra de ferramentas do Gráfico de saída.
  2. Expanda as pastas Juntas Padrão,Revolução:5, e Força. Clique em Força.
  3. Expanda as pastas Juntas de Força,Mola / Registro / Ponto Conector, e Força. Clique em Força.

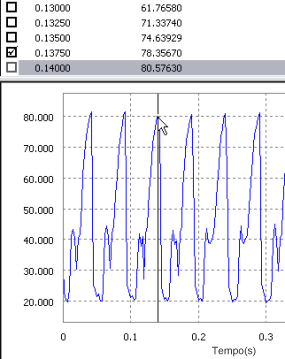

  4. Na região do gráfico, dê um duplo clique em um ponto alto do gráfico Força (Revolução) que deseje analisar. Na seção de intervalos de tempo situada sobre o gráfico, insira uma marca de verificação junto ao intervalo de tempo correspondente.
  5. Usando o mesmo método, selecione um ponto baixo dos valores Força (Revolução). Insira uma marca de verificação junto a seu intervalo de tempo.
  6. Feche o Gráfico de saída.

Importação da Análise de tensão de Autodesk Inventor

  1. Clique em Concluir simulação dinâmica.
  2. Na guia de Ambientes, clique em Análise de Tensão para abrir o Ambiente de análise de tensão.
  3. No painel Administrar, clique no comando Criar simulação.
  4. Na caixa de diálogo, sob Análise Estática, selecione a opção Análise de cargas de movimento. Os dois controles de lista sob a opção estão ativados e contém as peças exportadas e intervalos de tempo.
  5. Na lista intitulada Peça selecione o componente Seguidor.
  6. Na lista Intervalo de Tempo, selecione um intervalo de tempo a ser analisado.
  7. Clique em OK. A montagem é atualizada para representar aquele intervalo de tempo e então isola o componente Seguidor para análise. Símbolos representando variadas forças agindo no Seguidor são visíveis.
  8. Clique em Configurações de Malha, e então clique em Criar Elementos Curvos de Malha.
  9. No painel Solucionar, clique em Simular, e então clique em Executar. Aguarde até que a simulação seja concluída.
  10. Selecione entre os dados dos variados Resultados para ver como o componente age naquele intervalo de tempo.
  11. Clique em Terminar a análise de tensão para sair do Ambiente de análise de tensão.
