Para definir as restrições e as cargas, use os comandos disponíveis nos painéis da faixa de opções. Também é possível clicar com o botão direito no nó do navegador para o tipo de entrada e depois clicar no comando.
- Na faixa de opções, clique na
guia Análise de tensão
painel Restrições
Fixo
.
A caixa de diálogo é exibida com o seletor Face ativo.

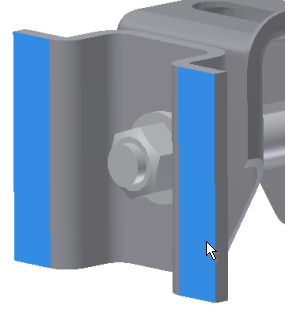

- Selecione as faces adequadas. É possível selecionar várias faces. As faces representam uma associação rígida que é produzida posteriormente no processo de fabricação.
- Clique em OK para completar a adição de restrições.
Adicionar segunda restrição:
- Clique no comando Fixado.
- Selecione as faces cilíndricas da operação de ranhura.
- Clique em OK.
Uma força ou carga é adicionada. Estes passos definem como a montagem recebe uma carga constante em uma direção determinada.
- Clique em
guia Análise de tensão
painel Cargas
Força
.
A caixa de diálogo é exibida.
- Selecione a face plana da cabeça do parafuso.
- Clique no comando
Mais para ampliar a caixa de diálogo e selecione a opção Usar componentes do Vetor. - No componente Fz, insira 225. Este valor define a magnitude e a direção da força.
- Clique em OK.
Os materiais, a carga estrutural e as restrições foram definidos. Amplie os nós Restrições e Cargas para visualização. Clique em um nó para realçar a seleção ou a localização na janela de desenho e, em seguida, clique duas vezes para editar a definição.
