- Clique em Eixo na região de Posicionamento, a então selecione a face cilíndrica da válvula.
- Selecione Plano inicial. Orbite a montagem e selecione o plano inicial do prendedor superior, como mostrado na seguinte imagem.
É exibida uma visualização gráfica da mola de compressão na montagem Autodesk Inventor.
É exibida uma visualização gráfica da geometria selecionada em Autodesk Inventor.
Quatro tipos de manipuladores estão disponíveis na visualização gráfica da mola de compressão:
- manipuladores para especificar o diâmetro da mola
- manipuladores para especificar o diâmetro dos arames
- manipuladores para mover a mola ao longo de seu eixo
- manipuladores para alterar o número de espirais
- Para editar um valor, arraste ou dê um duplo clique no manipulador adequado.
- Na guia Projeto, na região Posição selecione
Mín. no menu suspenso.

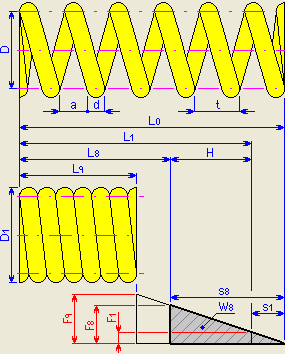

Nota: Ao clicar na imagem de referência da mola situada na parte superior da guia Projeto, uma imagem esquemática com as cotas básicas da mola é aberta.
