Criar uma Geometria de Esboço

Se o modelo padrão não abrir no modo de esboço:

1. No navegador, expanda a pasta Origem.
2. Selecione o nó Plano XY do navegador.

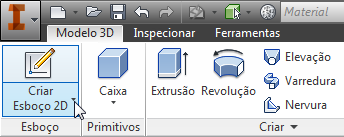

3. Na faixa de opções, clique na Guia Modelo 3D painel Esboço Criar esboço 3D .


   Em seguida, desenhe um retângulo:

4. Clique em guia Esboço painel Desenhar Retângulo .

5. Aproxime o retângulo, como mostrado na imagem a seguir.

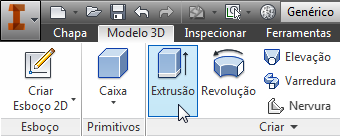

   Note que as guias estão subdivididas em painéis. Por exemplo, os comandos de esboço usados para desenhar a geometria estão agrupados no painel Desenhar; as subdivisões do painel agrupam comandos com funções relacionadas.
