O comando Simetria é útil ao projetar peças simétricas. Você cria metade da montagem e cria uma simetria para a segunda metade. Os componentes em simetria são cópias exatas, posicionadas em relação ao plano de simetria.
Quais são os métodos para criar simetria de componentes?
É possível criar uma simetria de uma montagem completa ou de um subconjunto de componentes. Ao usar o comando, é possível criar simetria, reutilizar ou excluir componentes. Escolha entre as várias opções para gerar nomes de arquivos para os componentes em simetria.
Quais objetos são incluídos em operações de simetria?
- Relações
- Padrões
- Representações
- Estados flexíveis
Qual a diferença entre componentes reutilizados e componentes em simetria?
Um componente em simetria (montagem, peça) cria um arquivo de peça ou de montagem.
- Todas as peças em simetria usam a operação Derivar peça, e permanecem associativas à peça de origem. Atualmente, não é possível copiar um arquivo e adicionar uma operação de simetria à cópia.
- As montagens simétricas são cópias da montagem de origem e permanecem não associativas.
Um componente reutilizado adiciona uma nova instância do componente à montagem atual.
- Se uma submontagem reutilizada não estiver completa ou alguns de seus componentes estiverem excluídos, um novo arquivo é criado para a submontagem. Os componentes são inseridos como novas instâncias na submontagem recém criada.
- Uma rotação e uma translação transformam os componentes reutilizados. Um plano de simetria é automaticamente calculado e, a seguir, é feita a interseção com o plano de reflexão para determinar um eixo sobre o qual girar. O resultado é uma transformação de simetria, mas é, na verdade, uma rotação e translação.
- É possível alterar o plano de simetria clicando com o botão direito do mouse no nó do componente reutilizado no navegador e selecionando um plano de simetria alternativo a partir do menu de contexto.
-
Dica: Preste particular atenção às relações entre os componentes que você deseja reutilizar. Se os componentes estiverem livres para serem movidos ou tiverem relações erradas, o componente reutilizado poderá estar posicionado de maneira errada.

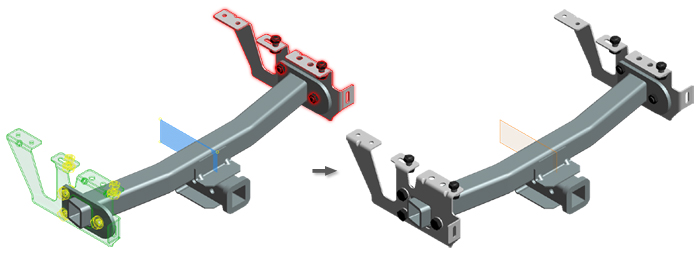

Na seguinte imagem, uma operação de simetria é aplicada à abraçadeira realçada e uma nova peça é criada, mas os elementos de fixação (os parafusos de cabeça arredondada) são reutilizados.
Considerações especiais para criar simetria de componentes
- Conjuntos de solda não são suportados na operação de simetria.
- Operações de montagem são suportadas somente quando for selecionada uma submontagem completa, e todos os componentes da submontagem estiverem no estado de simetria.
- A criação de iMates é suportada para a operação de simetria.
- Relações entre planos de trabalho dentro de peças ou submontagens são mantidas em montagens em simetria. Planos de trabalho entre peças e submontagens e os planos de trabalho da origem da montagem devem ser recriados.
- Padrões de componente e de operação têm simetria criada.
- Inserção, visibilidade e substituições de aparências são mantidas na cópia de simetria.
- Estados de flexibilidade, Representações posicionais, Representações de vista de projeto e Representações de nível de detalhe são recriados na nova montagem.
Componentes em simetria no Autodesk Vault Basic
O comando Simetria pode criar novos arquivos. Salva os novos arquivos na mesma localização que os arquivos de origem. Esta ação fará com que sejam incluídas no espaço de trabalho para que o projeto do Autodesk Vault possa reconhecê-los.
