Corte a face ou a dobra da chapa de metal

Utilize o comando Cortar para remover material de uma face da chapa de metal ou para cortar material através de uma dobra de chapa de metal.

Para criar um único corte de chapa de metal

Para começar, crie um esboço de um perfil que represente a forma do material que deseja remover.

  1. Na faixa de opções, clique na guia Chapa de metal painel Alterar Corte .

    Se só existir um perfil no esboço, ele será ressaltado automaticamente.

  2. Se houver vários perfis, clique em Perfil e selecione o perfil para o corte.
  3. No grupo de opções Extensão, clique na seta para baixo e selecione o método para terminar a extrusão.
    • Em Distância, clique na seta para baixo localizada junto a Espessura e selecione o método para determinar a espessura. Clique na direção do corte.
    • Para Até Seguinte, clique em um botão de direção para especificar a direção do corte.
    • Para Até, clique na face em que deseja terminar o corte. Se apropriado, selecione a caixa de seleção para indicar que o corte não ultrapassa a face selecionada.
    • Para De-Para, clique nas faces de início e fim do corte.
    • Para Tudo, clique na direção do corte.
  4. Clique em Ok.
    Nota: Se o perfil de esboço for sobreposto com uma dobra, o comando Cortar remove material em função da extensão e a direção definidas. Utilize a opção Corte em dobra para criar um corte de profundidade total ou parcial que envolva a dobra:

Para criar um corte através de uma dobra de chapa de metal

  1. Na faixa de opções, clique na guia Chapa de metal painel Alterar Corte .

    Se só existir um perfil no esboço, ele será ressaltado automaticamente.

  2. Se houver vários perfis, clique em Perfil e selecione o perfil para o corte.
  3. Selecione Corte em dobra.
  4. Aceite o parâmetro de espessura como profundidade de corte para cortes completos ou especifique um corte profundo parcial como uma percentagem do parâmetro de espessura ou especificando um valor preciso.
  5. Clique em Ok.

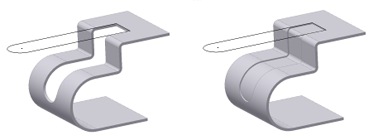

    Nota: A seguinte ilustração (à esquerda) mostra um corte simples em várias dobras com um valor de distância equivalente ao parâmetro de espessura. Usando o mesmo esboço simples, a ilustração da direita exibe o mesmo corte em dobra com uma distância equivalente à metade da espessura. O esboço é visível nos dois exemplos.
Dica: Ao criar um esboço de perfil que seja utilizado para criar uma operação de corte que execute cortes em várias dobras, é útil possuir geometria sem dobra projetada no esboço. Depois de iniciar o esboço (selecionando uma face plana), utilize o comando de esboço Projetar planificação, localizado com os comandos Projetar geometria e Projetar arestas de corte, para selecionar as faces adjacentes à face de esboço selecionada em primeiro lugar. Este comando projeta a face planificada ao longo das linhas de dobra e pode ser utilizado para fazer a cota do esboço. Por último, é possível observar que a opção de esboço Plano de corte ajuda a remover geometria de modelo dobrado no plano do esboço.

Mostrar como criar um corte em uma dobra

Nota: É possível utilizar um esboço compartilhado como perfil. No navegador, clique no sinal + situado junto à operação que contém o esboço que deseja utilizar, clique com o botão direito do mouse no ícone de esboço e selecione Compartilhar esboço.
