Recuperação de cotas de modelo em desenhos

1. Na faixa de opções, clique na guia Anotar painel Cota Recuperar .
2. Selecione a vista ou o esboço da folha para onde deseja recuperar as cotas.
3. Para recuperar as cotas de uma ou mais operações ou geometrias de esboço , clique em Selecionar operações e, a seguir, faça sua seleção na janela de desenho. Para recuperar cotas de uma peça em uma vista, clique em Selecionar peça e, a seguir, selecione a peça na janela de desenho.
4. Clique em Selecionar cotas e, a seguir, selecione as cotas que deseja manter na vista do desenho. As cotas selecionadas são realçadas.
5. Clique em Aplicar para recuperar as cotas selecionadas e, a seguir, em Cancelar para fechar a caixa de diálogo. Clique em Ok para aplicar e fechar a caixa de diálogo.

Nota: Uma única cota de modelo não pode ser exibida em várias vistas da mesma folha.

Recupere automaticamente cotas ao criar vistas

1. Clique na caixa de diálogo Opções de acesso às Opções do aplicativo.
2. Na guia Desenho, procure a opção Recuperar todas as cotas de modelo ao inserir uma vista. Marque a caixa de seleção para recuperar automaticamente as cotas de modelo ao inserir vistas.

Recupere as cotas de modelo ao criar uma vista base

Ao adicionar uma vista base a um desenho, selecione Todas as cotas do modelo na guia Opções de exibição da caixa de diálogo Vista de desenho.

Remova cotas recuperadas de uma vista

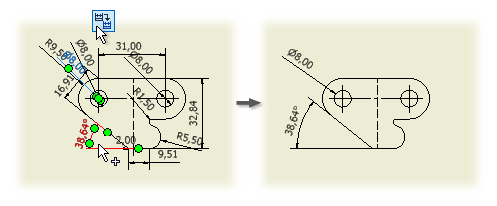

1. Selecione cada cota que deseja remover.
2. Clique em Excluir, ou clique com o botão direito do mouse e selecione Excluir no menu.

Nota: Após remover uma cota de modelo de uma vista, você pode usar Recuperar para visualizá-la em outra vista ou para exibi-la novamente na vista de onde foi removida.

Adicione cotas de modelo a vistas que contenham operações de peça derivada

1. Selecione uma vista que contenha operações de peça derivada.
2. Clique na vista com o botão direito do mouse e, a seguir, selecione Recuperar cotas.
3. Com a opção Selecionar fonte marcada, expanda a vista no navegador e selecione o corpo derivado.
4. Selecione a operação de peça derivada.
5. Clique em Selecionar cotas e, a seguir, selecione as cotas que deseja manter na vista de desenho. As cotas selecionadas são realçadas.

Nota: Quando você adiciona cotas às operações de peça derivada, somente aquelas cotas que ainda possuem referências geométricas presentes na operação de peça derivada são adicionadas a partir da peça original. As cotas de um esboço derivado não podem ser recuperadas.
