Criação de superfícies de fechamento e de extensão

Nesta seção, as superfícies de fechamento e de extensão são criadas para a montagem de molde. Há problemas na criação de superfícies de fechamento e de extensão devido à geometria no modelo.

1. Na faixa de opções, clique na guia Macho/Cavidadepainel Projeto da linha de partição Criar superfície de fechamento para furos, canais e rasgos.

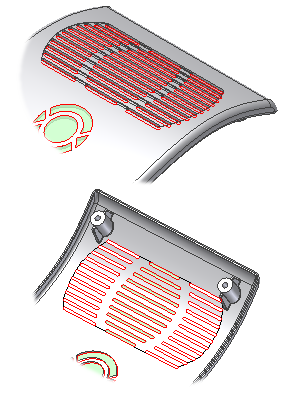

2. Na caixa de diálogo Criar superfície de fechamento, selecione Detectar automaticamente para criar os fechamentos internos de maneira automática. O sistema detecta todos os fechamentos internos possíveis e os lista por nome na caixa de diálogo Criar superfície de fechamento. Eles são realçados em verde no modelo. Gire o modelo. A seção do centro da grade contém fechamentos válidos, mas as duas áreas exteriores não, como mostra a próxima imagem.

   Nota: As superfícies de fechamento podem ser criadas com a remoção de fechamentos incorretos da grade e depois com a utilização do comando Clique para adicionar para selecionar as arestas manualmente. Na próxima seção, volte para o modelo da peça e faça uma edição que permita o aplicativo automático de fechamentos em todas as aberturas de grade.
3. Clique em Cancelar na caixa de diálogo Criar superfície de fechamento para sair sem criar as superfícies.
4. Na faixa de opções, clique na guia Macho/Cavidadepainel Projeto da linha de partição Criar superfície de fechamento.
5. Na caixa de diálogo Criar superfície de fechamento, selecione Detectar automaticamente para criar as superfícies de extensão de forma automática.
6. A visualização mostra que a superfície de extensão não foi concluída. Examine a visualização e observe a alteração na curvatura.

   Nota: A superfície ausente pode ser criada manualmente com a seleção de arestas. No entanto, a visualização da extensão indica que uma pequena alteração no projeto oferece melhores resultados de partição. Na próxima seção, é realizada uma edição no modelo da peça, que fornece melhores resultados de partição e a geração automática de superfícies de extensão.
7. Clique em Cancelar, na caixa de diálogo Criar superfície de fechamento, para sair sem criar as superfícies.
8. Clique em Finalizar macho/cavidade e salve a montagem.
