Criar uma operação de ajuste de snap em uma peça a partir de um ponto 3D
- Crie ou importe uma peça com paredes finas. O objetivo é inserir uma operação Encaixe sob pressão na aresta circular em uma posição que não seja adequada para o estilo de posição “Em esboço”. Por exemplo, use um ponto da aresta onde seja pouco provável que a direção do gancho esteja alinhada com um eixo X ou Y do esboço.
- Crie os elementos de construção e um ponto de trabalho 3D na aresta da parede interna, na posição na qual deseje inserir o encaixe sob pressão. Por exemplo, o ponto de trabalho 3D é pode ser o final de uma linha tangente à aresta interna. A direção do gancho é pode ser um eixo de trabalho definido pelo ponto de trabalho 3D e o centro da aresta circular.
- Clique em
guia Modelo 3D
painel Peça de plástico
Encaixe de fixação

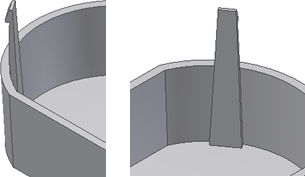

e certifique-se de que o método de posicionamento sejaSobre o ponto. - Selecione o ponto de trabalho definido no passo 2 como o Centro. Selecione a face azul da imagem como a Direção e o eixo de trabalho definido no passo 2 como a direção do gancho.
- Ajuste os parâmetros da forma que desejar e clique em Ok.
