Para organizar os segmentos, utilize a opção Pivô para fixar os pontos de segmento e depois clique e arraste os extremos dos segmentos em torno desse ponto de pivô.
Organize os segmentos da fiação vertical e horizontalmente. Utilize o snap grade para uma colocação precisa.
- Verifique se o esboço de diagrama unifilar ainda está sendo editado.
-
No esboço de desenho de diagrama unifilar ativo, clique na
guia Diagrama unifilar
painel Editar
Girar

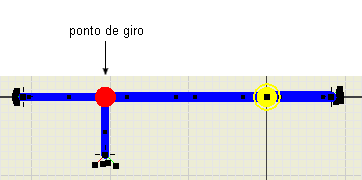

. - Na janela de desenho, clique no ponto de união para ramificar a fiação.

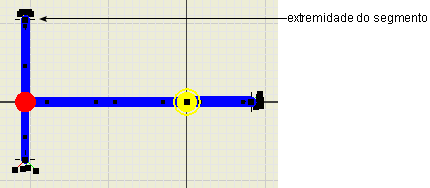

- Clique no ponto situado no extremo esquerdo do segmento e o arraste até que o segmento fique na posição vertical. Nota: Por padrão, o snap é ativado. Para desativá-lo, clique no plano de fundo da janela de desenho com o botão direito do mouse e selecione Desativar referência no menu de contexto.

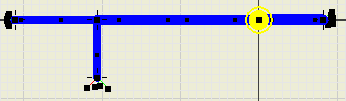

- Coloque novamente o segmento em sua posição original.
- Clique com o botão direito do mouse e, no menu de contexto, selecione Concluir para remover o ponto de pivô.
