As peças de chapa de metal são definidas por seu estado de dobra ou funcional, mas são fabricadas a partir de uma chapa de metal plana. As dobras que se desdobram para formar a planificação deformam o material na zona de dobra. A magnitude da deformação depende de uma série de variáveis. Para alterar o modelo dobrado a um estado alisado, é necessário incorporar esta deformação utilizando um dos três métodos seguintes:
Utilize equações personalizadas para especificar exatamente como deseja inserir a planificação das zonas de dobra nos modelos dobrados de peça de chapa de metal. Estas equações personalizadas são definidas em uma regra de desdobramento com nome que é definido através da caixa de diálogo Editor de estilos e normas.
Os tipos de equações para resolver a deformação planificada são descritos em mais detalhe nas seguintes seções.

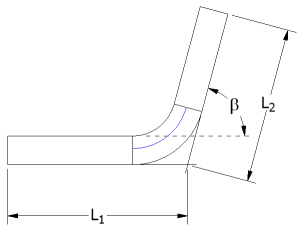

A equação de compensação de dobra permite determinar o comprimento total desenvolvido através da equação:
onde:
![]() |
é o comprimento total desenvolvido. |
![]() |
é o comprimento entre a primeira face detalhada e a interseção virtual. |
![]() |
é o comprimento entre a segunda face detalhada e a interseção virtual. |
![]() |
é o resultado do cálculo da tolerância de dobra. |

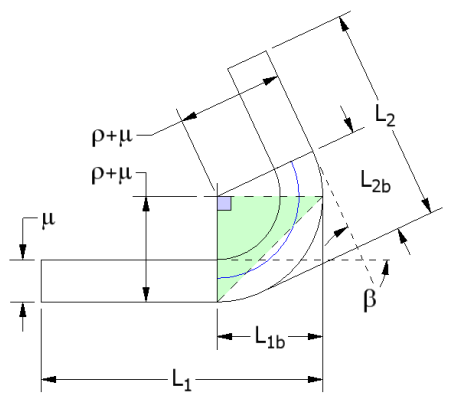

O Inventor calcula a tolerância de dobra através das seguintes equações. Nos casos angulares:
a equação usada é:
onde:
![]() |
é o ângulo de dobra. |
![]() |
é o comprimento da tolerância de dobra. |
![]() |
é o raio interior da placa de dobra. |
![]() |
é a espessura da chapa de metal. |
![]() |
é o resultado do cálculo da tolerância de dobra. |

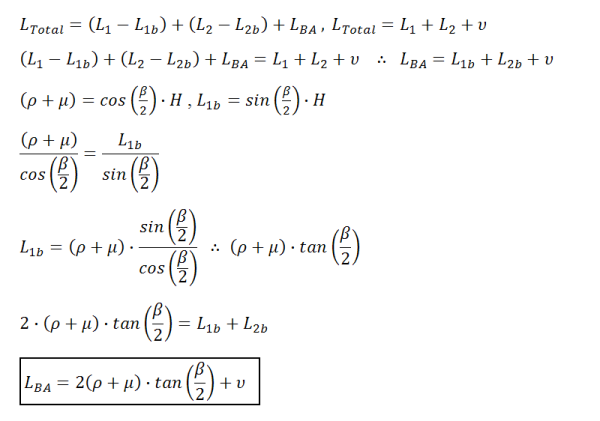

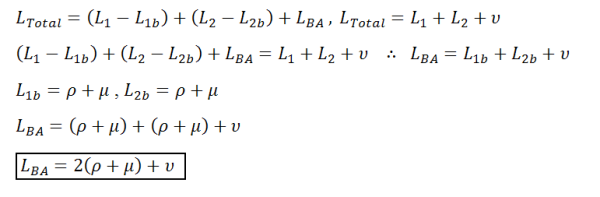

O resultado da ampliação da equação original para incluir o cálculo da tolerância de dobra é:
Nos casos angulares:
A seguinte equação é usada:
O resultado da ampliação da equação original para incluir o cálculo da tolerância de dobra é:

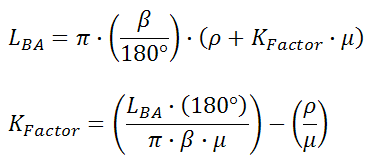

Uma vez determinada a tolerância de dobra, o Fator K pode ser obtido através de:
A equação de dedução de dobra permite determinar o comprimento total desenvolvido através da equação:
onde:
![]() |
é o comprimento total desenvolvido. |
![]() |
é o comprimento entre a primeira face detalhada e a interseção virtual. |
![]() |
é o comprimento entre a segunda face detalhada e a interseção virtual. |
![]() |
é o resultado do cálculo da tolerância de dobra. |
A equação de dedução de dobra oferece um método de cálculo que pode ser entendido como o método oposto ao da compensação de dobra.

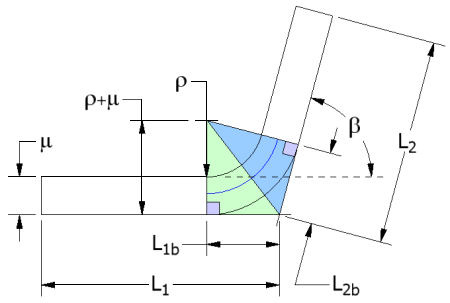

Para as deduções de dobra, o Inventor calcula uma tolerância de dobra usando as seguintes equações. Nos casos angulares:
a equação usada é:
onde:
![]() |
é o ângulo de dobra. |
![]() |
é o comprimento da tolerância de dobra. |
![]() |
é o raio interior da placa de dobra. |
![]() |
é a espessura da chapa de metal. |
![]() |
é o resultado do cálculo da tolerância de dobra. |
Nos casos angulares:
a equação usada é:

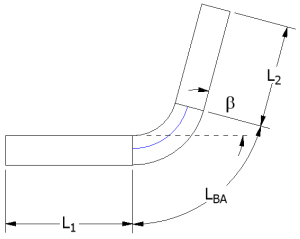

A equação de tolerância de dobra permite determinar o comprimento total desenvolvido através da equação:
onde:
![]() |
é o comprimento total desenvolvido. |
![]() |
é o comprimento da primeira placa de dobra. |
![]() |
é o comprimento da segunda placa de dobra. |
![]() |
é o resultado do cálculo da tolerância de dobra. |
É incluída uma equação definida para resolver diretamente a tolerância de dobra. O Fator K pode ser obtido a partir da seguinte equação:

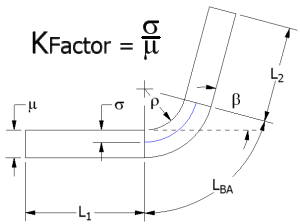

Para determinar o comprimento total desenvolvido com o método Fator K a equação é utilizada:
onde:
![]() |
é o comprimento total desenvolvido. |
![]() |
é o comprimento da primeira placa de dobra. |
![]() |
é o comprimento da segunda placa de dobra. |
![]() |
é o resultado do cálculo da tolerância de dobra. |

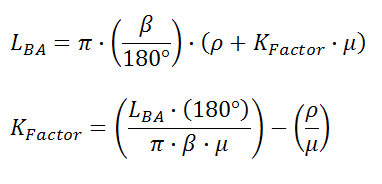

A tolerância de dobra é calculada utilizando a seguinte equação:
