Execute uma análise estrutural básica das estruturas com respeito às deformações e às tensões.
- Categoria
-
Simulação
- Duração
-
30 minutos
- Arquivo tutorial utilizado
-

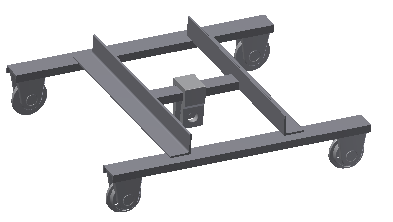

analyze_frame.iam
O ambiente da análise de estrutura é um ambiente especial que pode ser localizado nos arquivos de montagem e conjunto soldado. O ambiente inclui comandos exclusivos à sua função. É possível acessar as ferramentas das guias Desenho ou Ambientes.
Ao abrir uma análise de estrutura e configurar a simulação, o modelo de estrutura de montagem é convertido automaticamente em um modelo simplificado de nós e vigas. A janela de desenho exibe vigas, nós e o glifo da gravidade.
A seguir, são definidas as condições do limite (que consistem nas cargas e restrições). Também é possível alterar os materiais das vigas e especificar conexões (libertações e vínculos rígidos). Uma vez especificada esta informação, é possível executar a simulação e visualizar o comportamento relativo às condições definidas.
Objetivos
- Crie uma simulação.
- Avaliar e atribuir materiais.
- Avaliar e atribuir propriedades da viga.
- Adicionar cargas.
- Adicionar restrições.
- Executar uma simulação.
- Visualizar os resultados.
Pré-requisitos
- Saber como usar a barra de ferramentas de acesso rápido, as guias e os painéis na faixa de opções, no navegador de modelos e nos menus de contexto.
- Saber como navegar pelo projeto ativo com as várias ferramentas de visualização.
- Saber como especificar e editar arquivos de projeto.
- Complete o tutorial Gerador da estrutura.
- Consulte os tópicos da Ajuda para obter mais informações.
Dicas de navegação
- Utilize os botões Avançar ou Voltar na parte inferior esquerda para avançar para a próxima página ou voltar para a anterior.
