Para finalizar o modelo dobrado da proteção, faça simetria dos três furos perfurados na face do lado oposto. A funcionalidade da Simetria exige um plano para uma simetria cruzada e devido aos passos utilizados na construção desta peça, você não pode, simplesmente, usar um dos planos originais.
- Na faixa de opções, clique na
guia Chapa de metal
painel Operações de trabalho
Plano

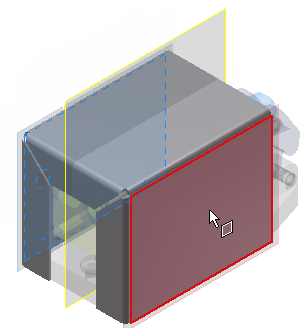

e selecione Plano médio entre dois planos paralelos no menu suspenso. - Na janela de desenho, clique na face externa mostrada na seguinte ilustração:
- Agora, rotacione a vista e clique na face exterior, do lado oposto. O novo plano de trabalho será criado em um plano médio entre as duas faces exteriores.
- Clique na
guia Chapa de Metal
painel Padrão
Simetria
.
- Clique no navegador de Modelo para selecionar o nóiFeature da primeira Perfuração 2,5-mm.
- Clique novamente no navegador Modelo para selecionar o nóiFeature na segunda Perfuração 12-mm.
- Clique na seta de seleção Plano de Simetria na caixa de diálogo da Simetria para permitir a seleção do plano de simetria.
- Na janela de desenho, clique no plano de trabalho médio que você criou no meio da proteção.
- Clique em OK para espelhar as iFeatures de Perfuração selecionadas e fechar a caixa de diálogo Simetria. Note que o nóSimetria aparece no navegador Modelo.
As operações espelhadas agora aparecerão do lado oposto da proteção.
A seguir crie uma planificação do seu modelo dobrado.
