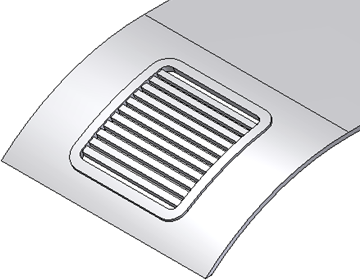

Para criar arredondamentos em todas as arestas da grade com um raio maior ao redor do limite da grade e um raio menor nas nervuras desta:
- Na faixa de opções, clique na
Guia Modelo 3D
painel Peça de plástico
Arredondamento com regras
. - Assegure-se de que a Origem tenha sido configurada como Operações e a Regra configurada como Peça contrária.

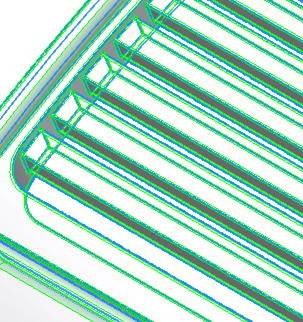

- Selecione a grade e especifique um raio adequado para as arestas que estão localizadas na interseção entre a grade e o corpo da peça alvo.
- Clique para adicionar outra regra.
- Assegure-se de que a Origem tenha sido configurada como Operações e a Regra configurada como Arestas soltas.

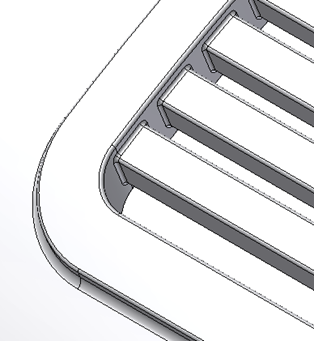

- Selecione a grade e especifique um raio adequado para as arestas restantes.
- Clique em Ok para completar o arredondamento com base em regras.
