Se a montagem RecipSaw-saved.iam não está aberta, abra o arquivo para continuar. Como é possível observar, embora tenhamos o corpo da serra, não possuímos os componentes da lâmina. Não será necessário sair do ambiente de simulação para adicionar os componentes da lâmina.
- Clique na guia Montagem para exibir a faixa de opções da montagem.
- No painel Componente, clique em Inserir componente. Selecione Blade set.iam e clique em Abrir.

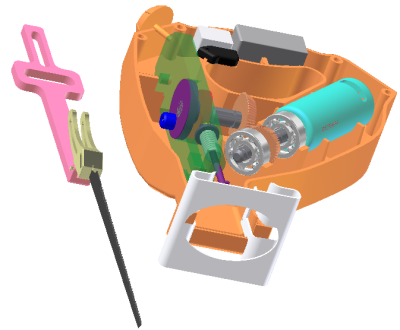

- Coloque o conjunto de montagem da lâmina perto de onde deseja o montar isto.
- No navegador, expanda o nó da montagem Blade set para que os componentes fiquem visíveis.
- Selecione o componente Jugo escocês. Na Barra de Ferramentas de Acesso Rápido, altere a aparência para Cromo. Nota: Se receber uma mensagem da Representação da Vista do Projeto relativa à associatividade da aparência, selecione Remover em associatividade e clique em OK.

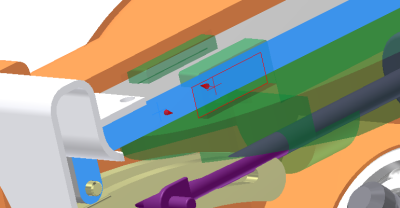

- Adicione uma restrição coincidente entre o Jugo escocês e o Guia para posicionar o jugo sobre o guia.

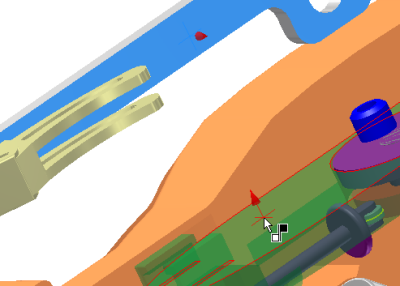

- Adicione uma segunda restrição coincidente entre os dois componentes para situar o jugo dentro dos guias da guia. No navegador, abaixo de Juntas padrão, uma junta prismática foi criada baseada na adição dessas restrições.
