Criação de superfícies de partição e do macho e cavidade

Nesta seção, volte para a montagem de molde e crie automaticamente superfícies de fechamento e de extensão na geometria de modelo modificada. Para completar a seção, o macho e a cavidade são criados com base nas superfícies de fechamento e de extensão.

1. Ative a montagem de molde.
2. Na Barra de ferramentas de acesso rápido, clique em Atualizar local .
3. Na faixa de opções, clique na guia Macho/Cavidade painel Projeto da linha de partição Criar superfície de fechamento .
   Nota: No painel Layout de molde, clique em Macho/Cavidade para ativar a guia de mesmo nome. Também é possível clicar duas vezes na peça de plástico no navegador Projeto de molde.

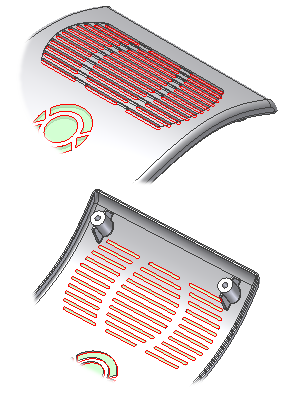

4. Na caixa de diálogo Criar superfície de fechamento, selecione Detectar automaticamente para criar os fechamentos internos de forma automática. Com a modificação do modelo, o sistema detecta automaticamente todas as superfícies para a grade, como mostra a próxima imagem.

5. Clique em OK. O modelo é exibido como na próxima imagem.

6. Na faixa de opções, clique na guia Macho/Cavidadepainel Projeto da linha de partição Criar superfície de fechamento.
7. Na caixa de diálogo Criar superfície de fechamento, selecione Detectar automaticamente para criar as superfícies de extensão de forma automática.
8. Clique em OK para gerar as superfícies de extensão. O modelo aparece como na próxima imagem

9. Na faixa de opções, clique na guia Macho/Cavidade painel Projeto da linha de partição Gerar macho e cavidade .
10. Clique em Visualizar/Diagnosticar para efetuar diagnósticos da partição e ativar os controles de visualização.

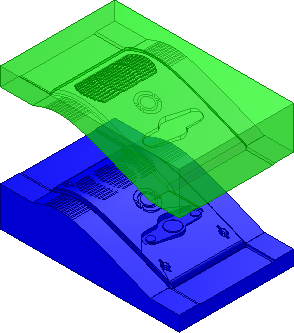

11. Utilize o deslizador Folga de corpo, na guia Visualizar, para examinar o macho e a cavidade antes de sua criação, como mostra a próxima imagem.

    Nota: O relatório da guia Diagnóstico da partição não indica nenhum erro grave.
12. Clique em OK para gerar o macho e a cavidade. Os corpos são gerados, como mostra a próxima imagem.
13. Opcionalmente, se a opção Solicitar nomes de arquivos estiver ativada, clique em OK, na caixa de diálogo Nomear arquivo. O macho e a cavidade são gerados com a configuração padrão.

14. Salve o arquivo.
