Uma vez completada a simulação, a pasta Resultados é preenchida com os diferentes tipos de resultados. A região gráfica mostra o plot sombreado do primeiro modo.
No navegador, no nó Resultados e no nó Frequência Modal, observe que a primeira forma de modo (F1) tem uma marca de verificação, indicando que está sendo exibida. Há nós para as formas de modo correspondentes à cada frequência natural. A tabela de cores exibe os valores de deslocação relativos. As unidades não têm efeito, já que os valores das formas de modo são relativos. (Neste ponto, não têm um valor físico real.)
Agora é possível executar as tarefas de processamento posterior usando os comandos de visualização incluídos na barra da faixa de opções. Os comandos são descritos na Ajuda.
Para o processamento posterior dos estudos de simulação de frequência estrutural, a lista do navegador exibe as frequências naturais. Clique duas vezes em qualquer destes nós para exibir o plot de forma de modo 3D correspondente.
- Anime os resultados usando o comando Animar resultados do painel Resultado da barra da faixa de opções.

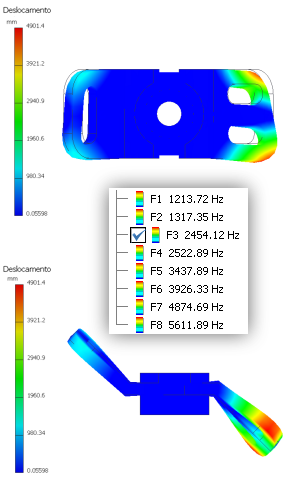

- Enquanto é reproduzida a animação, clique no comando Órbita das ferramentas de navegação situadas no lateral do viewport. Enquanto são orbitados os gráficos, a reprodução da animação continua.Nota: A imagem a seguir descreve um quadro na animação de modo F3.
- Clique em OK.
- Na lista Resultados de frequências naturais do navegador, clique duas vezes nos resultados do modo F3 para ver esse modo.
