O nó Resultados do navegador de Simulação está preenchida com os resultados da simulação.
No entanto, utilize a Tabela Paramétrica e a visualização de capacidades para avaliar o projeto e otimizar para a massa.
- Na barra da faixa de opções, no painel Gerenciar, clique em Tabela Paramétrica.

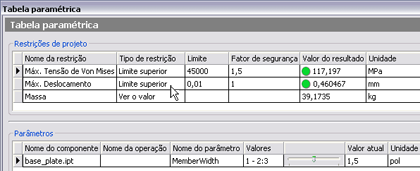

- Na Tabela Paramétrica, observe que aparece um círculo de cor verde em duas das células Valor do Resultado. Este círculo de cor verde indica que o Valor do Resultado é localizado dentro dos coeficientes de segurança associados.

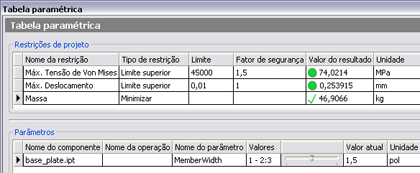

- Alterar Tipo de Restrição de Massa para Minimizar.
Os valores paramétricos mudam para mostrar a configuração de menor massa que cumpre as restrições especificadas. Neste caso, o valor da largura do perfil original era 2 polegadas. A configuração otimizada é 1,5 polegadas, o que reduz a massa.
Nota: Movendo o controle deslizante para mostrar um valor atual de 1,0, será atualizada a tabela e verá que a deslocação máxima supera os critérios de fator de segurança. Um quadrado vermelho, situado junto ao Valor do Resultado, indica a condição.
