Cada desenho salva os estilos que controlam a aparência das anotações de desenho. O Estilos de Desenho.idw inclui os estilos do documento correspondente para a norma ISO. Os estilos foram copiados para o documento quando foi criada a partir do modelo de ISO.
Além do documento de estilos locais, estilos da biblioteca de estilos estão disponíveis no desenho. A Biblioteca de estilos pode armazenar todos os estilos de sua empresa. Para reduzir o tamanho do arquivo, há mais estilos na biblioteca de estilos que em um desenho.
Revise os estilos disponíveis no Estilos de Desenho.idwdocumento:
- Clique em
guia Gerenciar
painel Estilos e normas
Editor de estilos
. É exibida a caixa de diálogo Editor de estilos e normas. No painel do navegador na esquerda, estilos classificados por tipos são listados. No painel direito, detalhes para um elemento selecionado no painel do navegador são exibidos.
- Para revisar os estilos disponíveis, selecione Todos os Estilos a partir da lista de Filtro
. No navegador, a lista de Normas exibe todas as normas disponíveis na biblioteca de estilos. ANorma Padrão (ISO) é marcada em negrito para indicar que a norma está atualmente ativa no desenho.
A norma ativa define um conjunto de estilos de anotação usado no desenho. Além disso, ele contém configurações para vistas, texto, hachuras e padrões de objeto.
- Para criar uma Norma personalizada, selecione Norma Padrão (ISO) e clique em Novo...
- Na caixa de diálogo Novo Estilo Local, em Nome, insira Norma Modificada (ISO)e clique em OK.
Uma nova norma com base na Norma Padrão (ISO) é adicionado ao navegador embaixo do nó Norma.
- Para ativar a norma personalizada, clique com o botão direito do mouse a Norma Modificada (ISO), e selecione Ativar.

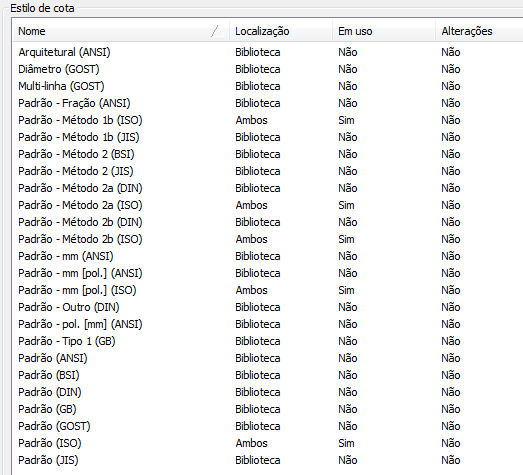

- Clique na Cota nó no navegador. A seguir, revise a lista de estilos de cota disponíveis no painel Estilo de Cota.
É possível ver que:- Localização de estilos armazenados no desenho são Ambos, e a localização de estilos armazenados na biblioteca de estilos é Biblioteca.
- Estilos utilizados na exibição do desenho Sim na coluna Em Uso.
- As alterações de coluna Não é exibida para todos os estilos.

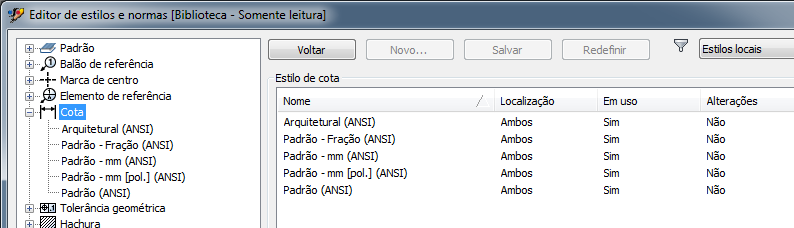

- Selecione Estilos Locais a partir da lista de Filtro. A seguir, revise os estilos de cota armazenadas no arquivo de desenho.
