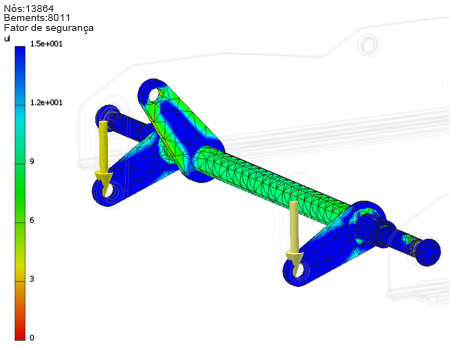

Quando a simulação finaliza os cálculos, a região gráfica é atualizada para mostrar:
- Traçado de volume 3D e tipo de resultado
- Sombreado suave que mostra a distribuição das tensões
- Barra de cores que indica a faixa de tensões
- Informações sobre a malha que incluem o número de nós e elementos
- Informações sobre a unidade
- O nó Resultado no navegador é preenchido com os nós secundários dos diferentes resultados com base no tipo de análise.
Para a análise estática, o resultado padrão é a Tensão de Von Mises e para a análise modal, o resultado padrão é a Frequência 1. Visualize os resultados utilizando os comandos de visualização e os nós Resultados no navegador. Estas ferramentas permitem visualizar a magnitude das tensões existentes no componente, a deformação deste e o fator de segurança da tensão. Para a análise modal, é possível visualizar os modos de frequência natural.
Os comandos de exibição ficam ativados e são encontrados no painel Exibir da guia Análise de tensão. O modo de exibição padrão suaviza os contornos.
Os diferentes conjuntos de resultados podem ser vistos ao expandir o nó Resultados para revelar os nós subordinados. Por exemplo, quando você executa uma análise estática, aparecem no navegador os resultados de nós secundários para a Tensão de Von Mises, Primeira tensão principal, Deslocamento, Fator de segurança e assim por diante.
Para visualizar os diferentes conjuntos de resultados, clique duas vezes no nó do navegador. Enquanto visualiza os resultados, é possível:
- Alterar a barra de cores para destacar os níveis de tensão que lhe interessam.
- Comparar os resultados com a geometria não deformada.
- Visualizar a malha utilizada para a solução.
- Utilizar sombreado de contorno.
- Exibir as localizações dos resultados máximo e mínimo.
- Aplicar a mesma escala aos conjuntos de resultados. Isso é possível quando várias peças da vista de resultado são ocultadas ou ao utilizar várias configurações em estudos paramétricos.
- Exibir as condições do limite.
- Ajuste a visualização do deslocamento para realçar a deformação do modelo no layout gráfico.
- Animar o deslocamento através de uma série de passos.
- Criar um vídeo da animação do deslocamento.
- Visualizar traçados de convergência 2D (curva de precisão do resultado).
- Sondar valores em pontos específicos.
