Às vezes, a geometria oculta seu plano do esboço ou outros componentes em um modelo de peça o ocultam. Quando a ferramenta de esboço estiver ativa, use a opção Fatiar gráfico do menu de contexto para fatiar temporariamente a parte do modelo que obscurece o plano.
É possível utilizar um plano existente ou, em uma montagem, criar como plano de trabalho plano de corte .

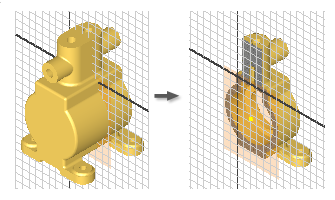

Gire o modelo para que o plano onde deseja criar o esboço fique de frente. Selecione o plano em que deseja criar o esboço e então, fatie o modelo. A fatia remove a parte do modelo voltada para você e revela o plano para a geometria do esboço.
