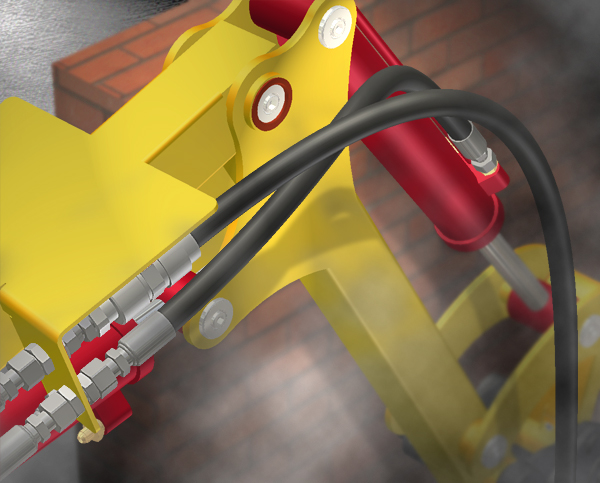

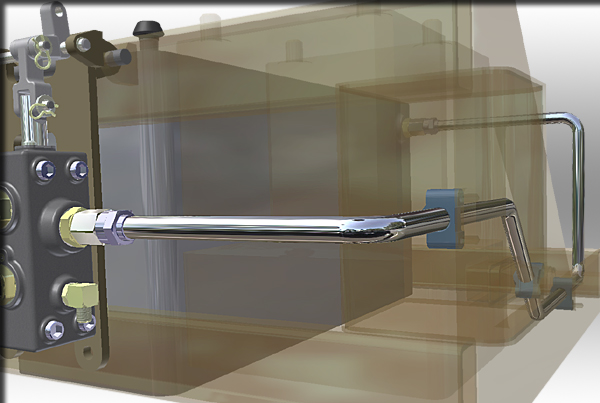

Tubos e tubulações do Autodesk Inventor é um complemento ao ambiente de montagem. Ele adiciona ferramentas de projeto para roteamento de tubulações rígidas, tubos curvos e mangueiras flexíveis em montagens mecânicas ou projetos de produto no ambiente de montagem.
Deve ter acesso à biblioteca de tubos e tubulações no Centro de conteúdo antes de utilizar tubos e tubulações. Efetue login em Servidor do Vault ou utilize o conteúdo da Área de Trabalho, dependendo de como sua instalação foi configurada.
Quando você adiciona rotas de tubos, tubulações e mangueiras no contexto de uma montagem existente, você cria trechos, configura estilos, define rotas e a seguir as preenche para completar o trecho. É possível adicionar e definir múltiplas rotas e trechos. De forma alternativa, ao longo do projeto, é possível adicionar e remover determinadas peças de conduíte e acessórios . Uma vez concluída a montagem de tubos e tubulações, é possível representar a informação dos tubos e tubulações em desenhos e representações.
Quais tarefas são executadas com operações de tubos e tubulações?
Ao instalar o Autodesk Inventor Tubo e Tubulação no sistema, o comando Criar Trecho de Tubulação é adicionado à guia Montagem para que seja possível criar uma montagem principal de trechos na montagem padrão do Inventor.
Quando você adiciona o primeiro trecho, o trecho é ativado no local e várias outras operações específicas de Tubos e tubulações se tornam disponíveis.
No ambiente de montagem superior, é possível criar representações de vista de projeto, de posição e de Nível de detalhe (LOD - Level of Detail), em que edições de tubos e tubulações apropriadas estarão disponíveis. Por exemplo, edite rotas de mangueira flexível nas representações de posição e suprima componentes de tubos e tubulações nas representações de LOD. Além disso, é possível fazer a transição de uma montagem de tubos e tubulações normal para uma família iAssembly e criar um conjunto intercambiável de membros da montagem adaptativa de trechos principais de tubos e tubulações .
No ambiente de trechos, a guia Trecho de tubulação é ativada. Use as operações adicionadas pelo ambiente de trechos para:
- Criar e modificar estilos de acordo com as normas da indústria.
- Adicionar uma ou mais rotas ao trecho
- Inserir acessórios do espaço de trabalho do projeto ativo em rotas e trechos
- Conectar dois componentes relativos um ao outro na montagem de tubos e tubulações.
- Preencher todas as rotas ou rotas selecionadas
- Inserir acessórios da biblioteca e peças de conduíte do Centro de conteúdo usando a função AutoDrop em rotas e trechos.
- Atualizar componentes da biblioteca para certificar-se de que estejam em dia com o Centro de conteúdo.
- Utilizar o comando Parâmetros para manter os parâmetros do modelo e do usuário, e assim ajudar no projeto de roteamento.
- Obter dados de trecho de saída em formato ISOGEN ou máquina de dobra .
- Criar as representações aninhadas de nível de detalhe no trecho.
- Usar o navegador Modelo para visualizar a estrutura da montagem de tubos e tubulações, editar trechos e alterar a visibilidade de rotas, trechos e componentes.
No ambiente de rota, a guia Rota é ativada. Além das operações de navegador e estilo indicadas para os trechos, você pode:
- Desenhar rotas de tubo curvo, rotas de tubulação rígida ou rotas de mangueira flexível usando comandos de rota automático e rota de esboço.
- Criar rotas derivadas e editar os esboços base subjacentes.
- Adicionar pontos adicionais de rota à medida que cria ou edita uma rota.
- Inserir restrições geométricas em elementos da rota e, opcionalmente, incluir geometria externa como geometria de referência.
- Adicionar cotas lineares, angulares e radiais para restringir elementos da rota e, opcionalmente, alternar elementos da rota entre cotas de referência e cotas paramétricas .
- Converter regiões de rota automática em uma série de segmentos contínuos de rota de esboço.
- Mover os pontos da rota e segmentos na região de rota automática de forma dinâmica.
- Ajustar o comprimento da mangueira flexível de forma dinâmica ou definindo distâncias exatas
- Utilizar o comando Parâmetros para manter os parâmetros do modelo e do usuário, e assim ajudar no projeto do roteamento.
No ambiente de peça, é adicionada o comando Criação de Tubos e Tubulações. É possível criar peças normais e personalizar iParts para publicá-las posteriormente no Centro de conteúdo.
Tubos, tubulações e rotas de mangueira podem ser executados em montagens de outros aplicativos de complementos?
Trechos de tubulação podem ser inseridos em montagens de qualquer outro complemento do Autodesk Inventor. Use Tubos e tubulações como você usaria qualquer outra montagem nativa do Autodesk Inventor.
O que instalações padrão do Autodesk Inventor podem fazer com dados de tubos e tubulações?
Se Tubos e tubulações do Autodesk Inventor não estiver instalado no sistema que está exibindo dados de tubos e tubulações, a interação com os dados será restrita. A montagem de trechos principais e tudo o que ela contém é somente leitura.
Na janela de desenho, o contorno do componente de tubos e tubulações estará visível, mas ele não poderá ser editado. Não será possível adicionar novos componentes de tubos e tubulações.
Tarefas que você pode executar incluem:
- Abrir e editar uma montagem que contém uma montagem de trechos principais.
- Determinar interferências com componentes preenchidos de tubulação (selecionando a montagem de trechos principais inteira no navegador).
- Ver o contorno dos dados de trechos de tubos e tubulações no contexto de um arquivo de montagem aberto.
- Desligar a visibilidade para ocultar completamente os componentes de tubos e tubulações na janela de desenho.
- Criar desenhos detalhados de dados de tubos e tubulações preenchidos em qualquer arquivo
