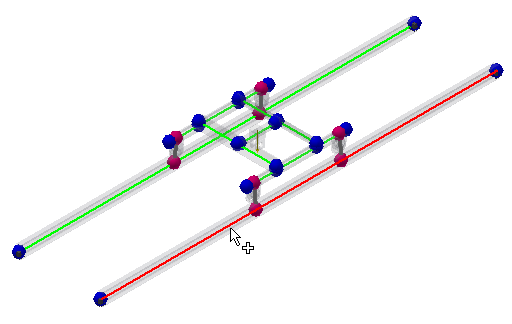

Agora, é atribuída uma libertação com rotação livre a uma das guias embaixo da carroça. Observe que é deformado bem mais que a guia contrária.
- No painel Conexões, clique em Liberar
. - Selecione a viga como é exibido na imagem.

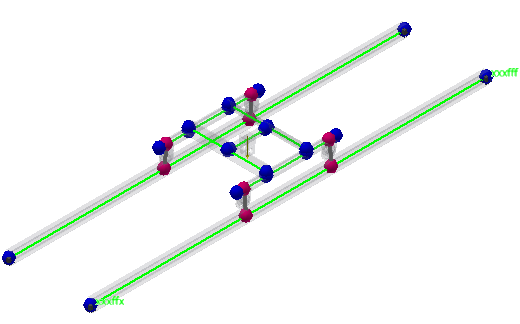

Um sistema de coordenadas de viga é exibido durante a edição, perto do extremo final da viga. Ademais, são exibidos os símbolos de graus de liberdade do nó inicial e final da viga. São utilizados os seguintes símbolos:
- "x" significa tipo de deslocação ou rotação "fixo"
- "f" significa um tipo de deslocação ou rotação "elevado sem limite"
- "f+" significa um tipo de deslocação ou rotação "elevado com limite em direção compatível"
- "f-" significa um tipo de deslocação ou rotação "elevado com limite em direção oposta"
- Na caixa de diálogo Liberar, as opções de elevado sem limite são definidas para os três eixos de revolução. A rotação pode ser movida em todas as direções. Aceite as configurações padrão e clique em OK para atribuir uma libertação à viga selecionada.
