Edite a peça no local para adicionar pinos individuais e um designador de referência com marcador de posição para uma peça. Os conectores já estão inseridos na montagem.
Cada nome de pino da peça selecionada é exclusivo. O nome de pino especificado também é o nome da operação de pontos de trabalhos especiais listada no navegador.
Adicionar pinos à montagem

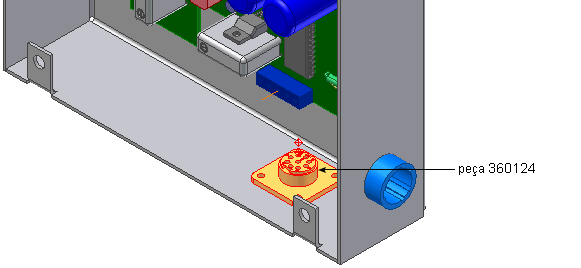

- No navegador, pare o cursor sobre a peça denominada 360124.
A peça é realçada na janela de desenho.
- No navegador, clique duas vezes no nome de peça para editá-la.
- No navegador Modelo, exclua os pontos de trabalho de 1 a 9. Estes pontos são recriados nos próximos passos.
-
Na faixa de opções, clique na
Guia Modelo 3D
painel Fiação
Pino
. - Gire e amplie a vista para visualizar a peça, como mostrado na próxima imagem. Desative a visibilidade de qualquer peça que esteja obstruindo a sua visão.

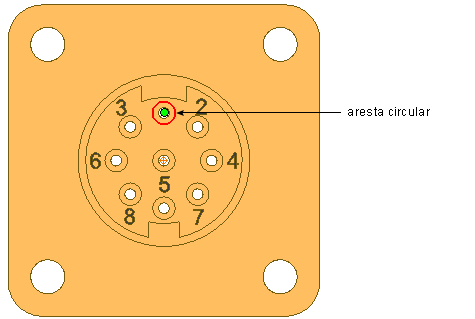

- Clique na aresta circular exibida para selecionar o centro.
- Na caixa de diálogo Nome do pino, utilize o nome de pino padrão 1 e clique

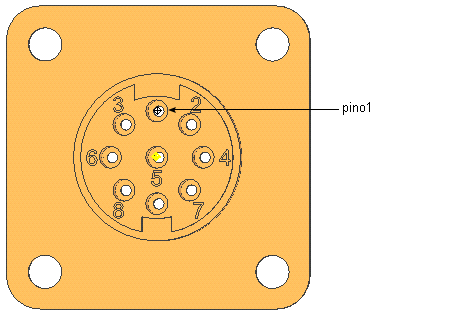

. O ponto de trabalho que representa o pino é adicionado para o pino 1.
- Defina um pino para o furo 2:
- Selecione a aresta circular.
- Aceite o nome de pino 2.
- Clique em .

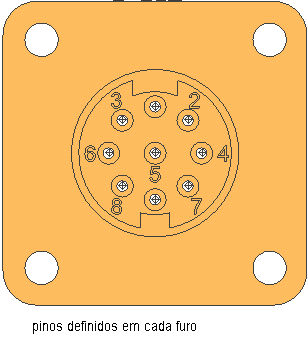

- Repita as etapas para definir um pino em cada furo legendado e no furo 9, localizado entre os furos 7 e 8. Nomeie os pinos para combiná-los com os respectivos números de legenda. Por exemplo, insira um Nome de pino 3 para o furo legendado 3, e assim por diante.
- Para sair do modo Inserir pinos, clique com o botão direito do mouse e, em seguida, selecione Concluir.
