Criaremos uma faixa de configurações geométricas envolvendo a espessura do modelo para facilitar a otimização do peso. É necessário adicionar parâmetros à tabela paramétrica.
Adição de parâmetros à tabela paramétrica
- No painel Administrar, clique em Tabela paramétrica .
- No navegador, clique com o botão direito no nó de peça, localizado embaixo do nó Simulação (Paramétrico), e clique em Exibir parâmetros.
- Na caixa de diálogo Selecionar parâmetros, marque a caixa situada à esquerda do parâmetro denominado d2, 12 mm.
- Clique em OK.
Uma vez identificado o parâmetro que desejamos usar, devemos definir uma faixa para o parâmetro e gerar as configurações geométricas correspondentes.
Definição da faixa do parâmetro
- Na célula Valores de Extrusão1 d2, especifique a faixa 6-12. Os valores devem estar em ordem crescente.
- Pressione ENTER para aceitar os valores. Agora, ao clicar no campo Valores, o valor 6-12:3 é exibido. Isto indica que agora há três valores na faixa. Estes estão regularmente espaçados entre o primeiro número e o último, e por tanto os valores são 6, 9 e 12.Nota: O número que aparece depois do símbolo de dois pontos especifica as configurações adicionais desejadas, sem incluir a configuração base. A base é 12 mm, e as duas configurações adicionais são 6 mm E 9 mm.
Uma vez especificada a faixa do parâmetro, podemos gerar as diferentes configurações baseadas nos valores da faixa.
Geração de configurações
- Clique com o botão direito do mouse na linha do parâmetro na tabela e selecione Gerar todas as configurações. É iniciado o processo de geração do modelo.

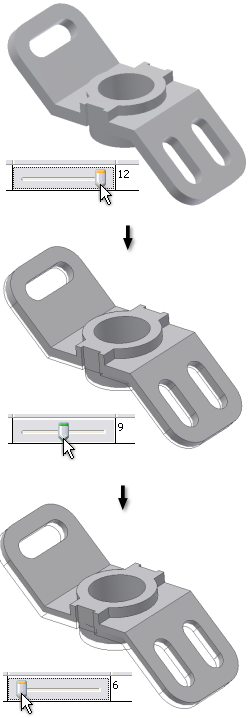

- Uma vez completada a regeneração do modelo, mova o controle deslizante para ver as diferentes formas criadas.
Ainda não concluímos o trabalho com a Tabela paramétrica, assim, não a feche.
