Primeiro, altere as dimensões do esboço:
- Clique duas vezes em Esboço1 no navegador para mudar para modo Esboço.
- Clique com o botão direito na janela de desenho e selecione Visualização de cotas
Expressão. - Clique duas vezes na dimensão horizontal de 10 mm situada na base do esboço.
- Insira base na caixa de diálogo Editar dimensão.

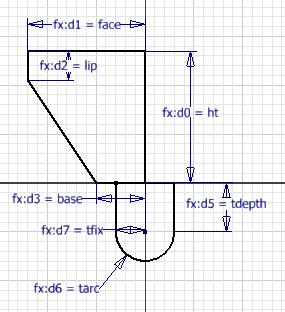

- Substitua as outras dimensões com os parâmetros que tem a planilha eletrônica por base. Nota: Os nomes dos parâmetros distinguem entre maiúsculas e minúsculas. Nomes de parâmetros inválidos são exibidos em vermelho.
- Na faixa de opções, clique na guia Esboço painel Sair Concluir Esboço.
