Neste exemplo, conseguimos obter uma parede de espessura constante na intersecção entre uma operação e a peça. Nos produtos de plástico moldado, é habitual que seja exigida uma parede de espessura constante.
- Na faixa de opções, clique na
Guia Modelo 3D
painel Peça de plástico
Arredondamento com regras
. - Defina a Origem como Operação e selecione o ressalto. Defina a Regra como Peça contrária. Desative a opção Todos os arredondamentos. Especifique um arredondamento adequado para a parte exterior da peça.
- Use “Clique para adicionar” se deseja adicionar outra regra. Defina a Origem como Operação e selecione o mesmo ressalto. Defina a Regra como Peça contrária. Desta vez, desative a opção Todas as concordâncias. Insira um raio que seja igual ao especificado na regra anterior mais a espessura da peça.

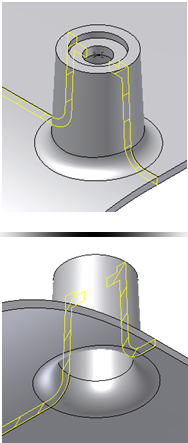

- Clique em Ok. É concluído arredondamento com regras e a peça tem uma espessura constante na interseção ressalto-corpo de peça.
