Ambiente de edição de sólido base

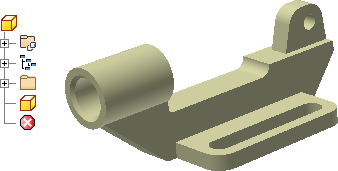

Sólidos base são modelos importados criados em outros sistemas CAD. Você pode abrir um sólido base no Autodesk Inventor como uma operação base de tamanho fixo (a primeira de um arquivo). Diferente dos modelos do Autodesk Inventor, você não pode acessar os esboços ou as operações utilizadas para criar um sólido base.

Como o ambiente de sólidos base do Inventor se diferencia do ambiente de peças

O ambiente de peça será ativado quando você abrir um arquivo de peça. Para ativar o ambiente de sólidos base, abra o arquivo e, a seguir, execute um dos procedimentos abaixo:
  • Clique duas vezes no ícone de sólido base no navegador.
  • Clique com o botão direito do mouse no ícone de sólido base e selecione Editar sólido no menu de contexto.

Quando você editar um sólido no ambiente de sólidos base, as modificações não serão paramétricas e operações não serão editadas. As operações de trabalho podem ser adicionadas como geometria de construção. Clique em Concluir para fechar o ambiente de sólidos base.

Tarefas que você pode executar no ambiente de sólidos

  • Posicionar operações de trabalho.
  • Estender ou contrair um sólido base sobre um plano de trabalho ou uma face plana.
  • Movimentar faces.
  • Deslocar uma face para alterar a espessura.

Ao utilizar o sólido base para incorporar alterações, as operações adicionadas no ambiente de peças são reposicionadas.

Tarefas que não estão disponíveis no ambiente de sólidos

Os seguintes elementos não podem ser adicionados, alterados ou excluídos no ambiente de sólidos:

  • Cotas
  • Restrições
  • Esboços
  • Operações, com exceção das operações de trabalho
