Criar Blocos do Esboço

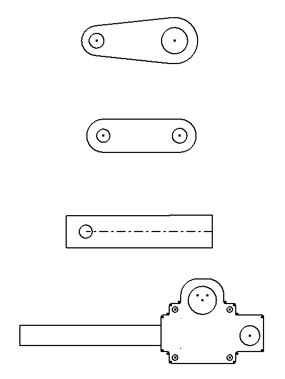

Depois de você abrir o arquivo da peça, note a presença de um esboço, Esboço1, no navegador modelo. Clique em Esboço1 e você vê toda a geometria no janela de desenho realçada É possível usar um esboço 2D para criar toda a geometria e agrupar a geometria desejada em blocos do esboço. É possível usar um esboço 2D para criar toda a geometria e agrupar a geometria desejada em blocos do esboço.

  1. Use comandos de navegação como Vista da Face e janela de zoom para posicionar geometria do esboço na janela de desenho
  2. Clique duplo Esboço1 no navegador modelo
  3. Selecione na janela a geometria mais baixa e clique em Criar Bloco no painel Layout, na guia Esboço.
    Nota: Você pode pré selecionar a geometria e ativar o comando de Criação de Blocos, ou você pode ativar o comando e selecionar geometria.
  4. Para Nome do Bloco insiramontagem da engrenagem sem-fim É possível definir também o ponto de inserção e adicionar uma descrição. O ponto de inserção é a localização na qual o bloco do esboço é ligado ao cursor quando são inseridas as instâncias do bloco. O ponto de inserção é a localização na qual o bloco do esboço é ligado ao cursor quando são inseridas as instâncias do bloco.
  5. Clique em Ok. É criado o bloco do esboço.
  6. ExpandirEsboço1no navegador modelo Pause o cursor sobre o modelo de instância de bloco,montagem da engrenagem sem-fim:1 A geometria de esboço associada é realçada na janela de desenho.

    Criar Blococriar uma definição de bloco modelo noBlocosArquivoe trocar o esboço de geometria 2D original com uma instância do bloco Expandir oBlocosArquivo para visualizar omontagem da engrenagem sem-fim

  7. É possível criar vários blocos de esboço sem fechar a caixa de diálogo de Criação de bloco. Clique em Criar bloco no Esboço guia e selecione a geometria mostrada. Insira a Haste de Conexão como o Nome , e clique em Aplicar O bloco é criado e a caixa de diálogo espera a seleção da geometria para o próximo bloco. O bloco é criado e a caixa de diálogo espera a seleção da geometria para o próximo bloco.
  8. Selecione a geometria mostrada e crie a Vínculo da Placa Bloco do Esboço
  9. Selecione a geometria mostrada e crie a Vínculo da Placa Bloco do Esboço
  10. saia do esboço e salvar seu arquivo
