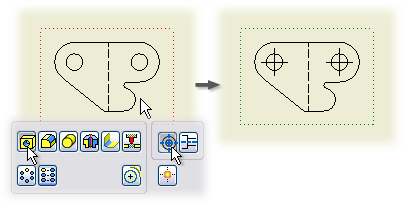

Adicione linhas de centro automáticas a uma vista do desenho

  1. Selecione uma ou mais vistas do desenho ou esboços, clique com o botão direito do mouse e selecione Linhas de centro automáticas.
    Nota: O comando de linhas de centro automáticas só está disponível quando todas as seleções são válidas para a criação de linhas centrais automáticas. As linhas de centro automáticas não podem ser criadas em vistas de desenho de raster.
  2. Na caixa de diálogo Configurações de linhas de centro, selecione as operações que receberão as linhas de centro.
  3. Defina a projeção como Paralela ou Perpendicular.
  4. Defina os limites das operações para marcar com linhas de centro automáticas:
    • Na caixa Limites de raio, insira os raios mínimo e máximo para que sejam excluídos os elementos que não estiverem neste intervalo.
    • Na caixa Limite de ângulo do arco, insira o ângulo mínimo para que sejam excluídos elementos com ângulos menores.
Dica: É possível definir os valores padrão para linhas de centro automáticas na guia Desenho da caixa de diálogo Configurações do documento.
