As cascas são operações paramétricas utilizadas para peças moldadas e de fundição. O material da parte interior é removido, deixando uma cavidade oca. Alterações nas cotas da peça ou da casca, redimensiona as duas automaticamente.
Por padrão, o Autodesk Inventor oferece uma operação de casca precisa. Se não existir uma solução precisa e a aproximação estiver ativada, será tentado uma aproximação.
Como são definidas as cascas

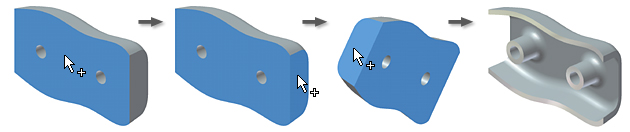

Para definir uma casca, especifique uma ou várias faces de peça para remover de um ou vários corpos e deixe as faces remanescentes para paredes da casca. Defina a espessura da parede da casca e indique a direção, em relação à face da peça atual. Se nenhuma face for especificada para remoção, a casca criará uma peça oca.
Espessura uniforme das paredes da casca
É uma boa prática especificar uma espessura de parede uniforme, pois isso ajudará a evitar deformações durante a fabricação e refrigeração. Se necessário, especifique que as paredes possam ter uma espessura diferente.
Soluções precisas e aproximadas
Em uma solução precisa, cada ponto da superfície original tem um ponto correspondente na superfície de deslocamento. A distância entre os dois pontos coincide com a espessura especificada. Uma solução aproximada permite que o Autodesk Inventor se desvie da distância especificada para tentar encontrar uma solução aceitável.
É possível controlar aonde é permitido ocorrer o desvio, assim como a precisão da aproximação. Tenha em mente que quanto mais precisa a aproximação, mais tempo leva para calcular. As soluções aproximadas são oferecidas unicamente quando não existe uma solução precisa e quando a solução aproximada pode ser encontrada. Se as soluções aproximadas não forem aceitáveis, você poderá desativar essa opção.
Cada vez que a aproximação é usada, a tolerância do desvio será informada ao selecionar Ok.
Operações incluídas na casca
Como as cascas removem material de toda a peça, as operações adicionadas à peça depois da aplicação da casca não são englobadas pela casca. Por exemplo, se criar um esboço de uma operação de sólido e fizer sua extrusão na parede de uma casca, a extrusão não será englobada pela casca.
Para garantir que todas as operações sejam incluídas em uma operação de casca, utilize um dos seguintes métodos:
- Crie um esboço de todas as operações do peça antes de criar a casca.
- Use o navegador para reordenar as operações. Mova todas as operações baseadas em esboço para acima da casca na hierarquia.
