Que ocorre se a massa não é limitada a valores exatos, senão que podem ser dados em várias faixas de valores? Considere os seguintes exemplos:
| Faixa de massa | Largura |
|---|---|
| Menor ou igual a 100 | 1 polegada |
| Maior que 100 mas menor ou igual a 200 | 2 polegadas |
| Maior que 200 mas menor ou igual a 300 | 3 polegadas |
| Maior que 300 mas menor ou igual a 400 | 4 polegadas |
| Maior que 400 | 6 polegadas |
É possível alterar uma regra para incorporar estas faixas.
- Abra o Navegador de regras e clique duas vezes em Width_Rule para abrir a regra na caixa de diálogo Editar regra.

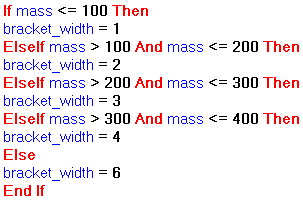

- Sobreponha a regra como é exibido.
Copie bloqueio de código
If mass <= 100 Then bracket_width = 1 ElseIf mass > 100 And mass <= 200 Then bracket_width = 2 ElseIf mass > 200 And mass <= 300 Then bracket_width = 3 ElseIf mass > 300 And mass <= 400 Then bracket_width = 4 Else bracket_width = 6 End If
Com estas alterações, verificamos uma faixa de valores em cada sentença Se ou Ou se.
- Clique em Ok para fechar a caixa de diálogo Editar regra.
Eliminação da lista de valores múltiplos do parâmetro Massa
A etapa final é modificar o parâmetro de usuário massa, que atualmente é de vários valores. A característica de valores múltiplos associada com este parâmetro pode ser removida editando a lista de valores múltiplos.
- Abra a caixa de diálogo Parâmetros.
- Com o botão direito do mouse, clique em qualquer célula vazia na linha massa e selecione Editar lista de valores múltiplos do menu de contexto.
- Selecione todos os valores da lista Valor e clique em Excluir.
- Clique em Ok para aceitar a alteração. Observe que agora o parâmetro massa já não contém mais uma lista de vários valores para seleção.
Verificação da regra modificada
- Na caixa de diálogo Parâmetros, especifique um valor de massa de 75 . A largura do suporte é definida em 1 polegada.
- Alterar a massa para 150. A largura do suporte tem agora 2 polegadas.

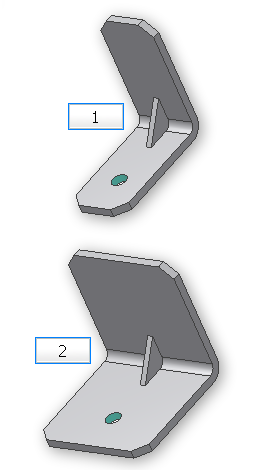

(1) massa=75, largura=1 pol (2) massa=150, largura=2 pol
- Faça mais provas e experimentos. Alterando a massa para 250, a largura é alterada para 3 polegadas. Quando massa é 350, o suporte tem uma largura de 4 polegadas. Inserindo um valor de massa maior que 400, o suporte tem uma largura de 6 polegadas. Verifique-o definindo a massa para 1500.
- Volte o valor da massa para 150 e, a seguir, clique em Concluir.
- Salve e feche bracket.ipt.
