Definição das Opções do aplicativo e exportação ao servidor compartilhado

Veja se os seguintes ajustes das Opções do aplicativo são úteis para sua organização.

Nota:

Guia Arquivos: especifique as localizações de rede dos arquivos de projeto compartilhados.

Nota: Assegure-se de que os usuários dispõem de permissões de rede para acessar esta localização.

Estes são os ajustes recomendados:

Guia Geral: para uma melhor visualização, aumente a escala Anotação (de 1,2 para 1,5), com o fim de aumentar o tamanho dos ícones das restrições e as cotas do esboço.

Em Seleção, desative Ativar ressaltado prévio se os usuários vão usar montagens grandes ou peças complexas. Assim mesmo, desative Selecionar outro atraso.

Guia Montagem:

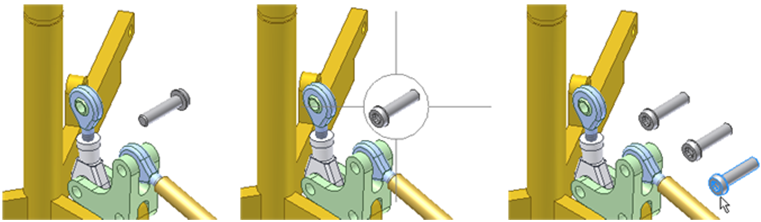

Usar orientação da última ocorrência para a inserção do componente = Ativada. Ativar este controle aumenta a produtividade. Por exemplo, se você insere um objeto e, a seguir, gira ou restringe-o, todos as novas instâncias são inseridas com a orientação original. A sequência seguinte mostra o resultado de ativar este ajuste, girar a primeira instância e inserir mais cópias.

Zoom do objetivo para a opção Inserir componente com iMate = Nenhum ou Todo (o ajuste padrão é aplicar o zoom ao componente inserido). Altere o ajuste padrão para Nenhum ou Todo, para que os usuários não sejam obrigados a aplicar o zoom cada vez que inserirem um componente.

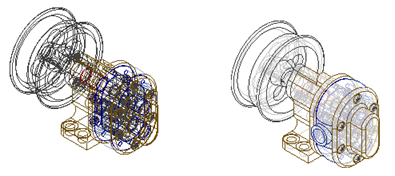

Guia Visualização: em Modo representação delineada Ativo, ative Atenuar arestas ocultas.

Guia Cores:

Guia Esboço:

Defina os controles:

Guia iFeature:

Salve as configurações personalizadas das Opções do aplicativo: quando terminar de configurar as opções do aplicativo, use o botão Exportar para salvar as configurações atuais das Opções do aplicativo em um arquivo.xml.

É possível distribuir o arquivo .xml criado com o comando Exportar, da caixa de diálogo Opções do aplicativo, durante a implantação usando a opção ‘Desejo importar uma configuração personalizada’ do instalador. Esta opção está disponível no Assistente de implantação incluído no suporte de instalação.

Nota: A localização do arquivo é especificada na guia Arquivo.

Para obter informações adicionais sobre os fluxos de trabalho do CAD Manager, inclusive saber onde ir para obter suporte técnico, acesse o CAD and IT Managers' Resource .
