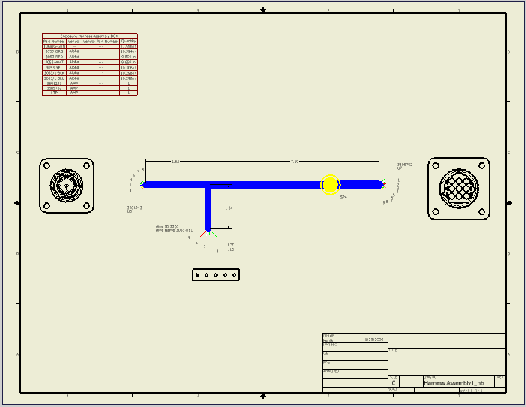

Inserção e edição de vistas de conectores no diagrama unifilar

Os conectores não são inseridos automaticamente no diagrama unifilar junto ao arnés associado, eles são inseridos com o comando Conector. É possível definir as características de visualização padrão antes de inserir os conectores ou é possível substitui-lo em determinados conectores enquanto os insere. As características padrão são definidas na guia Visualização da caixa de diálogo Configuração de diagrama unifilar. As vistas de conectores são inseridas por padrão.

As vistas base dos conectores não são associativas com relação aos segmentos de condutor relacionados. Quando é movido um segmento de condutor, os conectores associados não são movidos com ele.

Nota: para verificar que o designador de referência (RefDes) foi definido corretamente antes de inserir os conectores, consulte a lista de conectores. No entanto, os conectores podem ser inseridos sem um designador de referência.

Inserção de uma ou várias vistas de conectores

1. Crie um novo desenho de diagrama unifilar ou abra um que já exista.
2. Na faixa de opções, clique na guia Colocar vistas painel Criar Conector .
   Nota: Para que este comando esteja disponível, deve ser selecionado Concluir esboço.
3. Na caixa de diálogo Inserir vistas de conectores, utilize qualquer um dos métodos seguintes:
   • Para inserir todas as vistas de conectores, clique em Selecionar tudo ou em Aceitar.
   • Para alterar os atributos de visualização, insira um valor de deslocamento e selecione uma orientação ou escala. Em Estilo, clique em um botão para visualizar ou remover as linhas ocultas e selecione a vista sombreada.
   • Para excluir uma vista de conector, desative as lacunas de verificação apropriadas ou clique em Limpar tudo.
4. Clique em Ok.
5. Para inserir rapidamente conectores adicionais, clique com o botão direito do mouse na janela de desenho, selecione Repetir Inserir vistas de conectores e realize novamente o passo 3 ou clique em Sim.

Nota: Para sair sem inserir vistas de conectores, clique em Cancelar.

Edição de vistas de conectores

Enquanto é editada uma vista base para um conector, podem ser alterados a orientação, o estilo, a escala e o identificador.

1. No desenho do diagrama unifilar, clique com o botão direito do mouse na vista do conector e selecione Editar orientação da vista.
2. Na caixa de diálogo Vista do desenho, altere a configuração como desejar:
   • Em Orientação, selecione uma orientação regular da lista.
   • Em Estilo, selecione um botão de estilo de visualização.
   • Insira ou selecione uma escala ou um identificador novos. Clique no botão para desativar ou ativar a visibilidade.
3. Clique em Ok.

Exclusão das vistas de conectores

Para excluir uma vista, clique com o botão direito do mouse na vista de conector e selecione Excluir.
