Crie e publique um cotovelo personalizado para usar em um estilo de linhas autodrenantes.
- Categoria
-
Sistemas roteados
- Duração
-
30 minutos
- Arquivo tutorial utilizado
-
Conecte-se ao Centro de conteúdo e acesse uma biblioteca de leitura e gravação.
Caso não haja nenhuma biblioteca deste tipo disponível, este tutorial explica como criar uma.

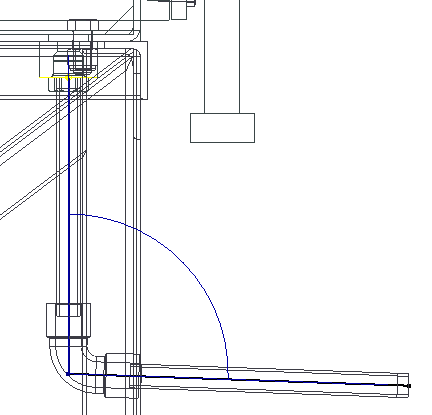

Para que a gravidade drene o trecho, as linhas autodrenantes mantêm uma inclinação ou queda. Por exemplo, os fragmentos de uma rota que em outras circunstâncias seriam horizontais, aparecem inclinados dois graus da horizontal.
Para criar um trecho autodrenante, primeiro crie um estilo de linha autodrenante e depois o trecho com o estilo ativo. As linhas autodrenantes usam acessórios com ângulos de dobra ou junção superiores a 45 graus e inferiores a 90 como, por exemplo, 88 graus.
Este tutorial foi criado para um ambiente de único usuário com bibliotecas armazenadas no conteúdo da área de trabalho. Se você é membro de um grupo de trabalho que compartilha bibliotecas, é necessário também que seja um administrador de bibliotecas e tenha permissões de editor para executar tarefas de edição de biblioteca. O procedimento de criação de bibliotecas de usuário no servidor é diferente do explicado neste tutorial.
Os exemplos deste tutorial utilizam conteúdo baseado em normas diferentes. Se a configuração do Centro de conteúdo não contém a mesma biblioteca, leia o procedimento sem executar nenhum passo ou então use uma peça similar de outra biblioteca. Por exemplo, se o tutorial requer um parafuso para maquinaria da norma ISO e a biblioteca só contém peças ANSI, é possível substituí-lo por um parafuso similar da biblioteca ANSI.
Objetivos
- Criar um estilo de linhas autodrenantes.
- Criar uma rota de linhas autodrenantes.
- Preencher a rota de linhas autodrenantes.
- Criar uma biblioteca de leitura/gravação no Centro de conteúdo.
Pré-requisitos
- Aprenda a definir o projeto ativo e a navegar o espaço modelo com as diferentes ferramentas de visualização.
- Para obter mais informações, consulte o tópico de ajuda "Introdução".
Dicas de navegação:
- Utilize os botões Avançar ou Voltar na parte inferior esquerda para avançar para a próxima página ou voltar para a anterior.
