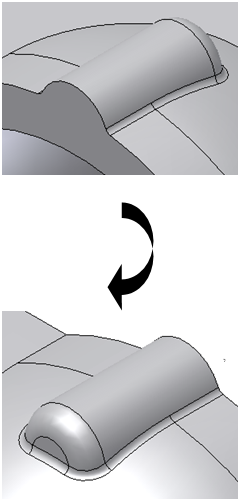

Arredonde as arestas do ressalto destacado com raios diferentes sem arredondar as arestas da face selecionada.
- Na faixa de opções, clique na
Guia Modelo 3D
painel Peça de plástico
Arredondamento com regras
. - Assegure-se de que a opção Origem indique Operação e de que a Regra tenha o ajuste Arestas soltas. Selecione a operação e insira um valor para o raio.
- Adicione outra regra ao mesmo arredondamento com base em regras: Origem: Operação; Regra: Peça contrária.
- Selecione a mesma operação e insira um valor para o raio. Note que as arestas da face plana também recebem concordâncias. A face do ressalto é fundida com a face do corpo.
- Para impedir que as faces fundidas sejam incluídas na seleção das arestas, clique em Mais e marque a opção Remover faces fundidas. As concordâncias visualizados na face plana desaparecem.
- Clique em OK. Um arredondamento com base em regras é concluído.
