Controle das características de chapa de metal.
- Categoria
-
Projeto mecânico
- Duração
-
25 minutos
- Arquivo tutorial utilizado
-
electrical box.ipt
Nota: Clique em Tutorial de Instruções de Instalação de Arquivos em
http://www.autodesk.com/inventor-tutorial-data-sets para ler o tutorial. A seguir, efetue o download do tutorial dos conjuntos de dados e os Arquivos de Tutorial Instruções de Instalação e instalar os conjuntos de dados como indicado.

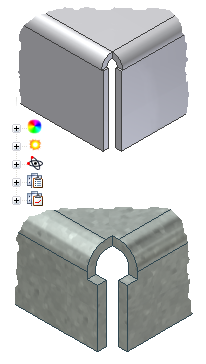

Neste tutorial, é possível capturar e manipular as seguintes características chapas de metal utilizando os estilo das chapas de metal:
- Definição completa de material
- Tamanho e forma do alívio da dobra
- Valor do raio da dobra
- Tipo de transição de dobra
- Tipo e tamanho de alívio de canto de 2 dobras
- Tipo e tamanho de alívio de canto de 3 dobras
Diversos tipos de estilos ou categorias de estilos controlam as características de chapa de metal. Os tipos de estilos, quando são combinados, criam um estilo composto que determina as características de uma peça de chapa. É possível aplicar estilos à peça ativa de forma local ou salvar os estilos novos e as alterações executadas nos estilos existentes na biblioteca de estilos para que seja possível os compartilhar.
Objetivos
- Crie novos estilos.
- Salve os estilos na biblioteca de estilos.
- Use os valores padrão de chapa para aplicar estilos a uma peça de chapa.
- Editar os estilos.
- Aplique uma alteração de um estilo da biblioteca a uma peça.
Pré-Requisitos
- Saiba como configurar o projeto ativo, navegar no espaço modelo com várias ferramentas de visualização e executar funções de modelagem comum como esboços e extrusões.
- Para obter mais informações, veja o tópico "Guia de Introdução" da Ajuda.
Dicas de navegação:
- Utilize os botões Avançar ou Voltar na parte inferior esquerda para avançar para a próxima página ou voltar para a anterior.
