Inserção de uma mola

Antes de inserir a mola, é necessário executar um ajuste no mecanismo.

  1. Se você ainda não o fez, retorne ao Modo de construção. No Simulador, clique em Modo de construção.
  2. Clique com o botão direito do mouse na junta prismática do navegador e, a seguir, selecione Propriedades.
  3. Selecione a guia dof 1 (T).
  4. No campo Posição, insira 8 mm, e pressione a tecla Tab para atualizar e montagem.

    A válvula é movida de forma que as duas origens da estrutura de referência fiquem separadas por 8 mm.

  5. Clique em OK.
  6. Na faixa de opções, clique na guia Simulação dinâmica painel JuntaInserir junta .

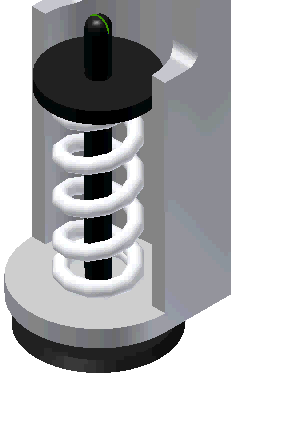

  7. Selecione Mola/Amortecedor/Conector no menu suspenso (a junta é localizada na parte inferior do menu).
  8. Esta junta requer duas seleções. Selecione a aresta circular no suporte.

  9. Selecione a aresta circular na válvula.

  10. Clique em OK.
