Agora, vamos criar uniões em chanfro entre os tubos verticais mais curtos e o tubo horizontal.
- Na faixa de opções, clique na
guia Projeto
painel Estrutura
Chanfro

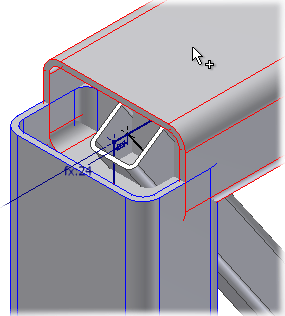

. - Selecione o primeiro e o segundo tubo como é indicado.

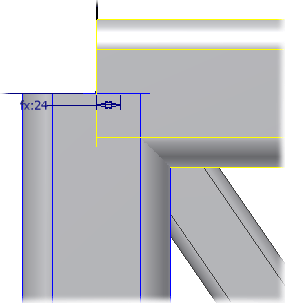

- Oriente a vista do modelo como é exibido na imagem seguinte, de maneira que seja possível ver claramente como as opções de chanfro afetam a união de chanfro.Nota: Desativou-se a visibilidade do tubo em segundo plano por motivos de clareza.
