A seguir, removemos o material restante dos canais em C inferiores.
- Oriente a vista do modelo como é exibido.Nota: Desativou-se a visibilidade do tubo em segundo plano por motivos de clareza.
- Na faixa de opções, clique na
guia Projeto
painel Estrutura
Recortar à estrutura

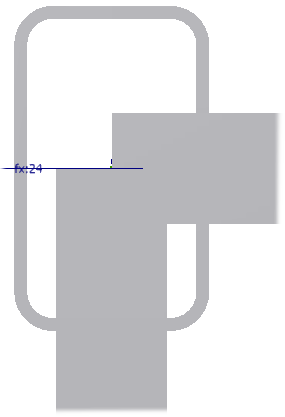

. - Primeiro, selecione o componente de recorte, que é o tubo.
- Selecione o componente que deseja recortar, que é o canal em C.

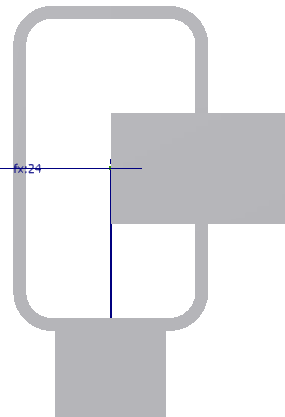

- Clique em Aplicar.
- Siga o mesmo método para recortar o outro canal em C.
É possível repetir estes passos para recortar os canais em C nas outras três uniões, mas isso não é necessário neste exercício.
- Feche a caixa de diálogo Recortar à estrutura quando tiver concluído.
