A malha é primeiramente aplicada à configuração base. Se existem erros de modelo que impeçam uma malha bem sucedida, é exibido um aviso. Falhas de malha podem ocorrer por diferentes motivos. Quando ocorrem, elas são reportadas da seguinte forma:
- A caixa de diálogo do progresso da Malha reporta o erro.
- Um identificador e uma linha de chamada de erro são colocados no modelo na região do desenho. A linha de chamada indica onde a falha ocorreu. Uma breve recomendação específica para a situação para resolver a falha é fornecida. É possível manipular o identificador da malha conforme apropriado (Consulte Manipule legendas na janela de desenho).Nota: Se a falha ocorrer em uma peça cuja visibilidade está desabilitada, o identificador da malha não aparecerá na área de desenho.
- No navegador, sob o nó Malha, uma pasta Falhas é preenchida com nós de erro correspondentes aos identificadores de erro.
Falhas de malha
- Se uma falha ocorrer na configuração base. O processo da malha é interrompido e é exibida uma mensagem relacionada à falha.
- Se um estudo paramétrico testemunhar uma falha. Você é alertado sobre a falha em particular. No entanto, as configurações remanescentes continuam a ser colocadas na malha.
Falhas de malha podem ocorrer:
Identificadores de falha de malha
- Clique na legenda ou no nó de erro de malha no navegador para ver informação adicional na janela de desenho. Clique outra legenda ou nó de erro, ou clique em um espaço vazio da janela de desenho para ocultar a informação.
- Nós de falha individuais têm um comando Visibilidade no menu de contexto.
Excluir componentes
Nos casos de falha de malha, a caixa de diálogo
Malha exibe a mensagem de falha da malha e o navegador exibe a pasta Falhas
sob o nó Malha
. A pasta Falhas contém os componentes afetados pelas falhas de malha.
É possível selecionar componentes na pasta de falha da malha para que sejam excluídos da simulação.
- Expanda a pasta Falhas.
- Clique com o botão direito do mouse em um componente e selecione Excluir da simulação. O ícone Atualização necessária
é exibido junto ao nó Malha e junto ao nó Contato
. - Clique com o botão direito do mouse no nó Malha e selecione Atualizar malha.

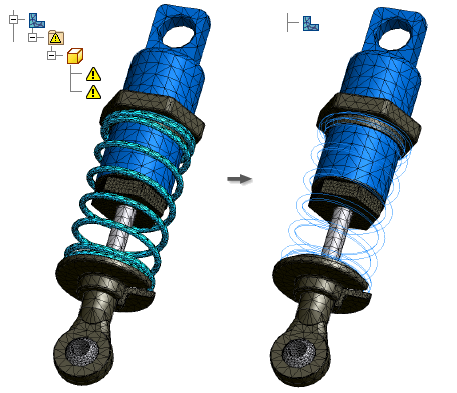

- Clique com o botão direito do mouse no nó Malha e selecione Vista da malha. O componente excluído não mais se encontra em malha.
- Continue com sua simulação.
