Caixa de diálogo Solda chanfrada

Cria uma operação de solda chanfrada em uma montagem de conjunto soldado que liga dois conjuntos de faces com um cordão de solda sólido. É possível criar um símbolo de solda simultaneamente com a operação ou criá-lo em uma operação independente.

O cordão de solda e o símbolo de solda são operações independentes da pasta de soldas do navegador. Não existe associação alguma entre o símbolo de solda e a operação de cordão de solda para ser possível especificar qualquer valor de símbolo de solda para a operação de cordão de solda. Uma vez consumida por um símbolo de solda, a solda chanfrada é convertida em nó secundário do símbolo de solda.

Acesso:

Clique com o botão direito a pasta Soldas no navegador e selecione Editar. Na faixa de opções, clique na guia Solda painel Solda Chanfrada.

A caixa Cordão indica os parâmetros necessários para a construção da solda chanfrada.
Conjuntos de faces 1 e 2	Seleciona os dois conjuntos de faces que serão ligados com um cordão de solda chanfrada. Cada face deve consistir de uma ou várias faces de peças contíguas. A opção Solda de face completa especifica o modo como o cordão de solda aparece para os dois conjuntos de faces.
	Desative a caixa de seleção para especificar que o cordão de solda finaliza na extensão do menor conjunto de faces.
	Ative a caixa de seleção para especificar que o cordão de solda é estendido para consumir os dois conjuntos de faces. Se os conjuntos de faces 1 e 2 têm comprimentos diferentes, o cordão de solda é expandido para ajustar-se às duas faces.
	Encadear faces seleciona várias faces tangentes.

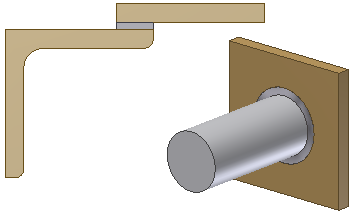

	A opção Ignorar contornos internos determina se um conjunto de face selecionado tem como resultado uma solda chanfrada oca ou sólida.
	Desative a caixa de seleção para especificar que o cordão de solda é estendido pelo contorno, mas não pela face.
	Ative a caixa de seleção para especificar que o cordão de solda expande o contorno interno para cobrir toda a face.
Direção de preenchimento	Define a direção na qual são projetados os conjuntos de faces de soldas chanfradas entre si ao serem ligadas utilizando um cordão de solda chanfrada. Para definir a direção de preenchimento, é possível selecionar: Faces planas e planos de trabalho (especifica a direção normal à face ou plano selecionados) Faces cilíndricas, cônicas ou toroidais (especifica a direção do eixo de superfície) Eixos de trabalho Arestas de peça Dois pontos (eixo de trabalho, vértice do modelo)
	Projeta o cordão de solda no ângulo do primeiro conjunto de faces selecionado.
	Projeta o cordão de solda perpendicularmente ao segundo conjunto de faces selecionado.
	Preenchimento radial Projeta o cordão de solda ao redor de uma curva. A direção de preenchimento não está disponível se a caixa de seleção Preenchimento radial foi ativada.
Selecione Criar símbolo de solda para expandir a caixa de diálogo onde são definidos os parâmetros do símbolo de solda. Clique neste vínculo para ir à Referência de Símbolos de solda de modelo.
