A seguir, definiremos as condições limite adicionando cargas e restrições estruturais. Começaremos pelas restrições.
- No painel Restrições, clique em Fixao
. A caixa de diálogo é aberta com o seletor de Localização ativo. - Selecione dois furos através dos quais tenha passado o parafuso. São os furos que ficam depois de ter excluído o parafuso da simulação.
- Clique em Ok. As duas faces restringiram-se em modo axial, como se o parafuso estivesse presente.
A seguir, atribuiremos cargas aos componentes.
- No painel Cargas, clique em Forc e

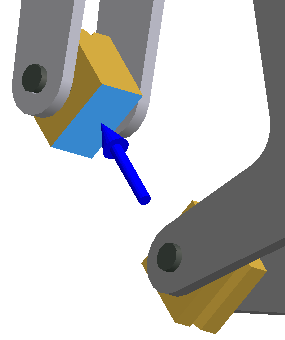

. A caixa de diálogo é aberta com oLocalizador seletor ativo. - Selecione a face no ch_09-Upper_Grip componentes como demonstrado.
- Na caixa de diálogo, insira 100 para o valor da magnitude e clique em Ok.

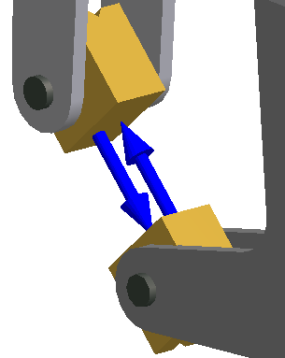

- Repita os passos para o componente ch_09-Lower_Grip.
- Clique em Ok para fechar a caixa de diálogo Força.
