Nesta seção, a base de molde de duas placas é colocada.
- Na faixa de opções, clique na
guia Montagem do molde
painel Montagem do molde
Base do molde

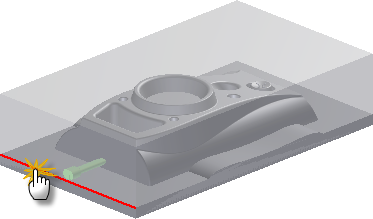

. - Na caixa de diálogo Base de molde, verifique se a seleção Posição está ativada. Selecione a aresta que separa o macho e a cavidade para localizar o Ponto de referência de posição, como mostra a próxima imagem.
- Na caixa de diálogo Base de molde, especifique Fornecedor e Tipo como FUTABA-SA-S.
- Defina o tamanho em 400 x 450 mm.
- Clique em OK para gerar a base de molde, como mostra a próxima imagem.
- Opcionalmente, se a opção Solicitar nomes de arquivos foi ativada, clique em OK na caixa de diálogo Nomear arquivo para aceitar o padrão e gerar a base de molde.
